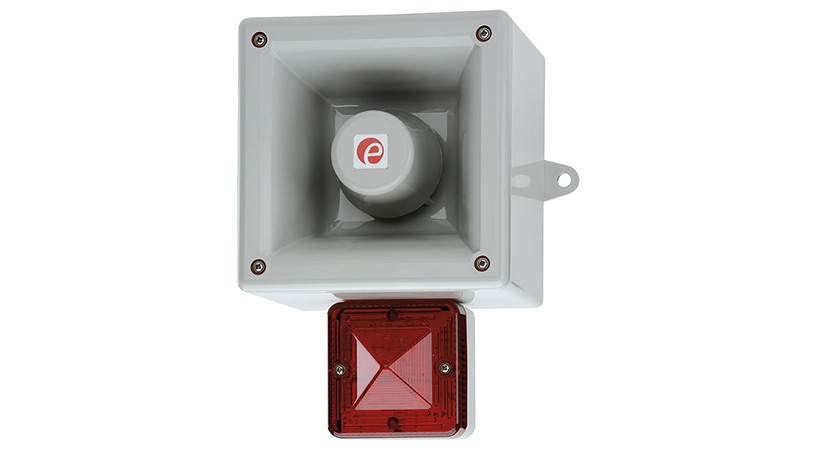

Звуковой сигнализатор AL121X и ксеноновый строб-маяк

Заполнить опросный лист
  • Звуковой сигнализатор

  • Максимальное звуковое давление:

    124 дБ (A) на расстоянии 1 метр

  • Номинальное звуковое давление:

    121 дБ (A) на расстоянии 1 м +/- 3 дБ - тон 2

  • Количество тонов:

    64 (соответствует требованиям UKOOA / PFEER)

  • Количество ступеней:

    4

  • Контроль громкости:

    Максимум 121 дБ (А); минимум 112 дБ (A) - тон 2

  • Эффективная дальность:

    323м при 1 кГц

  • Напряжение постоянного тока:

    24 В постоянного тока (10-30 В постоянного тока)

  • 48 В постоянного тока (35-60 В постоянного тока)

  • Блоки постоянного тока могут использовать 24 В переменного тока для одноступенчатых приложений

  • Напряжение переменного тока:

    24 В переменного тока

  • 115 В переменного тока

  • 230 В переменного тока

  • Переключение ступеней:

    Отрицательное

  • Переключение ступеней обратной полярности на устройствах постоянного тока

  • Маяк

  • Энергия импульса:

    5 Джоулей (5 Вт)

  • Частота вспышки:

    1 Гц (60 кадров в минуту)

  • Пиковая интенсивность, кд:

    500 000 кд - в расчете на энергию (Дж)

  • Эффективная интенсивность, кд:

    250 кд - в расчете на энергию (Дж)

  • Пиковая интенсивность, кд:

    86 935 кд * - измеренный исх. к IES

  • Эффективная интенсивность, кд:

    200 кд * - измеренный исх. к IES

  • Цвета линз:

    Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый

  • Долговечность лампы:

    Эмиссия понижается до 70% после 5 миллионов вспышек

  • Общие сведения:

  • Защита от внешних воздействий:

    IP66

  • Материал корпуса:

    Ударопрочный огнестойкий пластик UL94 V0 и 5VA FR ABS

  • Цвет корпуса:

    Красный (RAL3000)

  • Резьбовые отверстия:

    2 x M20 сбоку и сзади

  • Клеммы:

    Кабели от 0,5 до 4,0 мм²

  • Рабочая температура:

    От -25 до + 55 ° C

  • Температура хранения:

    От -40 до + 70 ° C

  • Относительная влажность:

    90% при 20 ° C

  • Вес:

    Постоянный ток: 2,30 кг; переменный ток: 2,90 кг

  • * Измерения в канделах репрезентативны для работы с прозрачными линзами при оптимальном напряжении.

  • * Данные SPL +/- 3 дБ (A). Измерено при оптимальном напряжении.





AL121X оснащен звуковым сигнализатором серии A121 на 124 дБ (A) в сочетании с ксеноновым строб-маяком L101X. Компактный и прочный корпус идеально подходит для всех применений общей сигнализации, включая пожарную безопасность, безопасность на промышленных объектах и управление технологическими процессами.

Ксеноновый строб-маяк на 5 Джоулей генерирует световой поток более 200 кандел. Версии на постоянном токе имеют возможность выбора нескольких скоростей вспышки. Звуковой сигнализатор и маяк могут быть подключены от одного источника для одновременной работы или от отдельных источников для независимой работы.



Коды деталей

Версия: Код детали:
24 В постоянного тока AL121XDC024[x]/[y]
48 В постоянного тока AL121XDC048[x]/[y]
24 В переменного тока AL121XAC024[x]/[y]
115 В переменного тока AL121XAC115[x]/[y]
230 В переменного тока AL121XAC230[x]/[y]
[x] = Цвет корпуса: G: серый, R: красный
[y] = цвет линзы: A: янтарный, B: синий. C: прозрачный, G: зеленый
M: пурпурный R: красный, Y: желтый
Номер детали с суффиксом «-P» для программируемой ступени, 4 ступени, 45-тональная версия (недоступно с допуском UL).
Номер детали с суффиксом «-F» для ксенонового маяка, обращенного вперед.
Примечание. Стандартная конфигурация маяка направлена ​​вниз.
Номер детали с суффиксом «-UL» для утвержденной UL версии.
CPR — EN54-3 & EN54-23:
Коды деталей: AL121XDC024[x]/C-F, AL121XDC048[x]/C-F
Экологический класс: Тип B — для наружного использования
Визуальный диапазон: Категория W-2,4-4,8 (24 В постоянного тока)
Категория W-2,5-5,0 (48 В постоянного тока)
Цвет сигнала: Прозрачный (1 Гц)



Сигнализатор

Версия: Напряжение: Ток мА:
24 В пост. тока 10-30 В пост. тока 950 мА *
48 В пост. тока 35-60 В пост. тока 600 мА *
24 В перем. тока 50/60 Гц +/-10% 1000 мА
115 В перем. тока 50/60 Гц +/-10% 240 мА
230 В перем. тока 50/60 Гц +/-10% 120 мА
* ток при номинальном напряжении на тоне 2



Маяк

Версия: Напряжение: Ток :
12 В пост. тока 10-14 В пост. тока 500 мА
24 В пост. тока 20-28 В пост. тока 250 мА
48 В пост. тока 42-54 В пост. тока 175 мА
24 В перем. тока 50/60 Гц +/-10% 300 мА
115 В перем. тока 50/60 Гц +/- 10% 70 мА
230 В перем. тока 50/60 Гц +/- 10% 35 мА

AL121X Звуковой сигнализатор и ксеноновый строб-маяк

  • Автоматическая синхронизация в системе с несколькими сигнализаторами
  • Ксеноновый маяк высокой мощности
  • Блоки постоянного напряжения имеют несколько скоростей вспышки
  • Постоянное напряжение
  • Крепления из нержавеющей стали
  • Устройство может быть установлено с помощью внешних проушин или внутренних фиксирующих положений, совместимых с BESA
  • Клеммы для входного и транзитного кабеля
  • Тропическое исполнение доступно по запросу
  • Доступно с пользовательскими настройками тонов и частот
  • Доступна программируемая 4-х ступенчатая версия: 45 аварийных сигналов тревоги, 4 дистанционно выбираемых ступени, любой тон может быть назначен любой ступени, настраиваемый пользователем непрерывный частотный тон



Сертификаты

  • Соответствие требованиям EAC
  • Утверждено VdS: EN54-3 и EN54-23 (CPR 305/2011 / EU)
  • Одобрено UL и cULs: Использование для общей сигнализации.
