Параметры
Основные характеристики
- STExCP8-PT, STExCP8-PM:
- Версия: Сброс ключем / Мгновенное действие
- Маркировка взрывозащиты:
- 1 Ex d IIC T6 Gb X От -55 ° C до + 60 ° C (одиночный выключатель)
- Температура эксплуатации
- 1 Ex d IIC T6 Gb X От -55 ° C до + 70 ° C (двойной переключатель)
- Температура эксплуатации
- 1 Ex d IIC T5 Gb X От -55 ° C до + 70 ° C (двойной переключатель)
- Защита от внешних воздействий:
- EN / IEC 60529 - IP66
- Материал корпуса:
- Нержавеющая сталь 316L
- Цвет корпуса:
- RAL3000 Красный (другие доступны по запросу)
- Резьбовые отверстия:
- 2 отверстия M20x1,5 сверху и 1 отверстие M20x1,5 сбоку
- Характеристика
- Задняя часть может вращаться, чтобы получить 2 отверстия снизу и 1 отверстие сбоку
- Заглушки:
- 2 заглушки из нержавеющей стали 316 в стандартной комплектации, латунные и никелированные - по запросу
- Клеммы:
- DIN-рейка 8 × 2,5 мм² SAK2,5 или оконечная плата с клеммами 6 × 2,5 мм² плюс 4 специальных клеммы EOL & Series
- Зажим заземления:
- Внешнее заземление M5
- Относительная влажность:
- Относительная влажность 95% при 20 ° C
- Вес:
- 4,6 кг

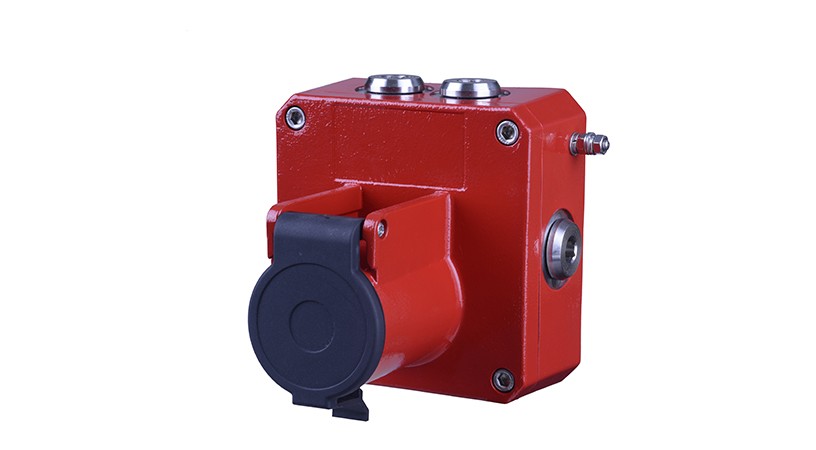

Взрывозащищенный пожарный извещатель STExCP8-PT/M со сбросом ключом и ручные извещатели мгновенного действия STExCP8-PM. Корпуса из нержавеющей стали 316L. Защита от внешних воздействий — EN / IEC 60529 — IP66. Устройства предназначены для работы в самых суровых условиях эксплуатации.
Защелкивающаяся нажимная кнопка STExCP8-PT со сбросом ключом и ручные извещатели мгновенного действия STExCP8-PM с корпусами из нержавеющей стали 316L предназначены для работы в самых суровых условиях эксплуатации.
Одобрено для опасных зон 1 и 2 для систем пожарной и газовой сигнализации, ESD и управления процессом. Поставляется со стандартными клеммами на DIN-рейке или с инновационной оконечной платой E2S, обеспечивающей специальные соединения для установленных на месте устройств EOL и / или серийных устройств. SIL 2 соответствует стандарту IEC 61508 (2010). Тип DNV одобрен для открытых мест.
Потребление тока
| Диапазон напряжения: |
Максимальный входной ток: |
Ограничения для EOL / резисторов серии: |
| Не более 250 В перем. тока |
Не более 5,0 А |
не разрешено |
| Не более 48 В пост. тока |
Не более 1,0 А |
минимум 2,2 кОм |
| Не более 24 В пост. тока |
Не более 3,0 A |
минимум 470 Ом |
Коды деталей
| Версия: |
Код детали: |
Описание: |
| Тип продукта: |
STExCP8PT
STExCP8PM |
Двойная кнопка фиксации с ручным сбросом
Кнопка мгновенного действия |
| Тип переключателя: [s] |
S
D |
SPCO / SPDT
DPCO / DPDT |
| Тип резьбового отверстия: [e] |
A
B
C
D
E
F
G
H
I
J |
3 x M20 x 1.5 мм
2 x 1/2″ NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
3 × 1/2 «NPT — адаптеры
3 × 3/4″ NPT — адаптеры
3 x M25x1,5 мм — адаптеры |
| Материал заглушки : [м] |
S |
Нержавеющая сталь (стандарт) |
| Тип переключателя: [s] |
D
P |
DIN-рейка 8 × SAK2.5
Клеммная колодка: клеммы 6 × 2,5 мм² плюс 4 × клеммы EOL & Series |
| Подъемный клапан: [l] |
L |
Подъёмный клапан поставляется в стандартной комплектации |
| Теговая табличка [d]: |
1
2
3
4
5
6 |
Без таблички, без надписи
Теговая табличка из нержавеющей стали
Теговая табличка из нержавеющей стали + надпись
Теговая табличка из металлизированного полиэстера
Теговая табличка из металлизированного полиэстера + теговая надпись
Теговая надпись |
| Версия продукта: [v] |
A1 |
Стандарты IECEx, ATEX и CUTR Ex EAC и DNV одобрены |
| Цвет корпуса: [x] |
R, B, N, Y, V, S, K |
Красный, синий, зеленый, желтый
красный / белый, желтый / черный, черный |
| EOL Module: |
ExxxR |
Значение резистора в Омах, например, E470R = 470 Ом, |
| [Exxx] |
ED1 |
диод IN4007 = ED1 |
| необязательно |
ExxxZ |
Стабилитрон, например, E5V1Z = 5,1 В |
| Серийный модуль: |
SxxxR |
Значение резистора в омах, например S1K5R = 1,5 кОм, |
| [Sxxx] |
SD1 |
диод IN4007 = SD1 |
| опционально |
SxxxZ |
стабилитрон, например, S5V1Z = 5,1 В |
| Вспомогательное оборудование: |
SP65-0001-A2
SP65-0001-A4
SP65-0002-A2
SP65-0002-A4 |
Комплект кронштейнов для крепления на столб 2 «St / St A2 (304)
Комплект кронштейнов для монтажа на столб 2″ St / St A4 (316)
Защитный навес — St / St A2 (304)
Защитный навес — St / St A4 (316) |
| Значения EOL и диодов серии: |
| ххх: |
Значение стабилитрона: |
Макс. допустимый ток питания: |
| 3V3 |
3,3 В диод |
230 мА |
| 4V7 |
4,7 В диод |
162 мА |
| 5V1 |
5,1 В диод |
149 мА |
| 5V6 |
5,6 В диод |
136 мА |
| 6V2 |
6,2 В диод |
122 мА |
| 6V8 |
6,8 В диод |
112 мА |
| 10V |
10 В диод |
76 мА |
| 12V |
12 В диод |
63 мА |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1 Ex d IIC T6 Gb X От -55 ° C до + 60 ° C
- 1 Ex d IIC T6 Gb X От -55 ° C до + 70 ° C
- 1 Ex d IIC T5 Gb X От -55 ° C до + 70 ° C
- Сертификат ATEX:
- Ex db IIC T6 Gb Ta. От -55 ° C до + 70 ° C (одинарный переключатель)
- Ex db IIC T5 Gb Ta. От -55 ° C до + 70 ° C (двойной переключатель)
- Ex db IIC T6 Gb Ta. От -55 ° C до + 60 ° C (двойной переключатель)
