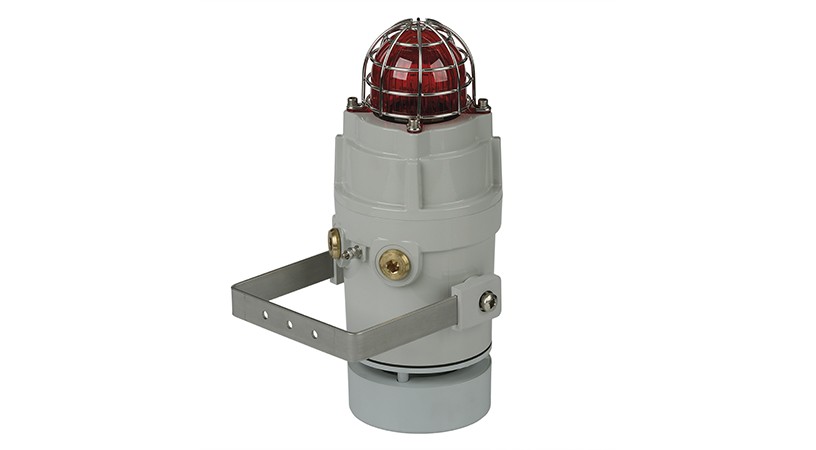

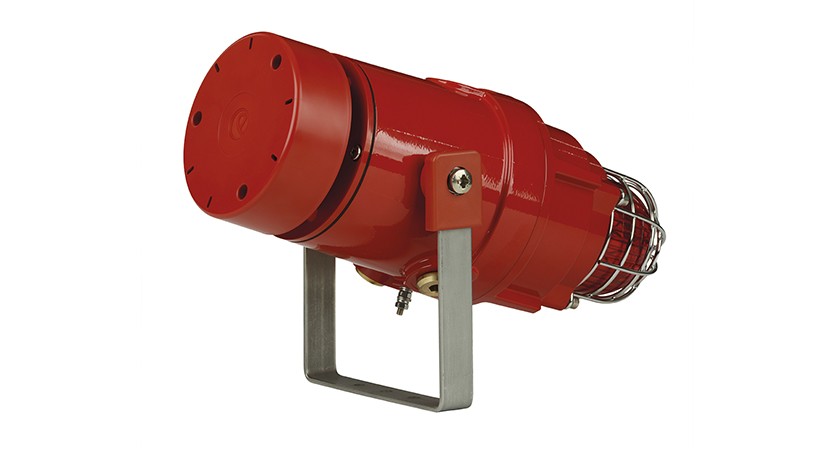

Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X05R
Взрывозащищенные сигнализаторы серии D1x

Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X05R

Спецификация

Степень защиты
IP66
Материал корпуса
Латунь, Никелированная латунь, Алюминиевый сплав, Нержавеющая сталь
Маркировка взрывозащиты
Ex db, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Звуковой сигнализатор
Максимальная мощность:
Версия Class I: 115 дБ (A) при 1 м [106 дБ (A) при 3 м)
Характеристика
Версия Class II: 96 дБ (A) при 1 м [87 дБ (A) при 3 м]
Номинальная мощность:
Версия Class I: 110 дБ (A) при 1 м +/- 3 дБ - тон 4 [101 дБ (A) при 3 м)
Характеристика
Версия Class II: 91 дБ (A) при 1 м [82 дБ (A) при 3 м]
Количество тонов:
664 (соответствует требованиям UKOOA / PFEER)
Количество ступеней:
4
Контроль громкости:
Регулируемый -12 дБ (A)
Эффективная дальность:
125 м при 1 кГц
Напряжения питания:
24 В постоянного тока; 115 В переменного тока; 230 В переменного тока
Переключение ступеней:
На постоянном токе: минус или плюс
Характеристика
На переменном токе: общая линия питания
Строб маяк
Энергия импульса:
5 Джоулей (5 Вт)
Частота вспышки:
Вариант 1: 1 Гц (60 кадров в минуту)
Характеристика
Вариант 2: 1,5 Гц (90 кадров в минуту)
Характеристика
Вариант 3: Двойная вспышка
Пиковая интенсивность, кд:
500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:
500 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:
46,976 кд * - измеренный исх. к IES
Эффективная интенсивность, кд:
143 кд * - измеренный исх. к IES
Цвет фильтра:
Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый
Ресурс лампы:
Эмиссия понижается до 70% после 5 миллионов вспышек
Общие сведения:
Защита от внешних воздействий:
EN60529: IP66
Характеристика
UL50E / NEMA250: 4 / 4X / 3R / 13
Материал корпуса:
Морской алюминий LM6 - не содержит меди, хромированный и с порошковым покрытием - устойчив к коррозии
Цвет:
Красный (RAL3000), серый (RAL7038)
Резьбовые отверстия:
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
Характеристика
1 × 1/2” NPT & 2 × 1/2 ”NPT
Характеристика
1 × 1/2” NPT & 2 × 3/4 ”NPT
Клеммы:
0,5-2,5 мм² (20-14 AWG)
Винт заземления:
M5
Рабочая температура:
24 В постоянного тока и 115 В переменного тока: от -40 ° до + 70 ° C
Характеристика
230 В переменного тока: от -40 ° до + 55 ° C
Температура хранения:
От -50 ° до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
4,9 кг

О продукции

Описание

Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк D1xC1X05R с высоким звуковым давлением 115 дБ (A) с всенаправленным радиальным звуковым сигналом и ксеноновым стробоскопом на 5 Джоулей. Прочный корпус типа 4 / 4X с IP66 из стойкого к коррозии алюминия марки LM6 обеспечивает пригодность для всех применений Class I / II Div 1, Zone 1/20 и IECEx / ATEX Zone 1/2.







D1xC1X05R — это аварийный сигнализатор с высоким звуковым давлением 115 дБ (A) с всенаправленным радиальным звуковым сигналом и ксеноновым стробоскопом на 5 Джоулей. Прочный корпус типа 4 / 4X с IP66 из стойкого к коррозии алюминия марки LM6 обеспечивает пригодность для всех применений Class I / II Div 1, Zone 1/20 и IECEx / ATEX Zone 1/2.

Взрывозащищенный строб-маяк обеспечивает одновременную или независимую работу. Имея 64 звуковых сигнала первой ступени, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждая из 4 доступных ступеней может быть запущена дистанционно, например, через внешнее реле. Версия с постоянным напряжением для класса I одобрена для использования в пожарной сигнализации общего режима (звуковой сигнал) и пожарной сигнализации в индивидуальном режиме (строб-маяк).



Коды заказа

Параметр: Код детали:
Тип продукта: D1xC1X05
Тип рупора: R Всенаправленный радиальный рупор
Напряжение: DC024
AC115
AC230		 20-28В постоянного тока
110-120В переменного тока
220-240В переменного тока
Тип резьбового отверстия: [e] A
B
C		 1 × 1/2 ”NPT & 2 × M20 x 1,5 мм
1 × 1/2” NPT & 2 × 1/2 ”NPT
1 × 1/2” NPT & 2 × 3/4 ”NPT
Материал заглушки: [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Защитная решетка и метка: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь
A2 304 Нержавеющая сталь с табличкой
А4 316 Нержавеющая сталь с табличкой
Версия: [v] A1
D1		 Газовые среды UL, CUL, IECEx, ATEX
Пылевые среды UL, CUL
Цвет корпуса: [x] R
G		 Красный RAL3000
Серый RAL7038
Цвет объектива: [у] A, B, C
G, M, R
Y		 Янтарный, синий, прозрачный
зеленый, пурпурный, красный
желтый
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Потребление тока

Напряжение: Диапазон: Сигнализатор Ксеноновый строб
24 В пост. тока 20-28 В пост. тока 217 мА 322 мА
115 В перем. тока 110-120 В перем. тока 50/60 Гц 76 мА 129 мА
230 В перем. тока 220-240 В перем. тока 50/60 Гц 53 мА 79 мА



Потребление тока

янтарный синий прозрачный зеленый красный желтый
0,70 0,24 1,00 0,25 0,23 0,93



Маркировка взрывозащиты

  • A1: версия для газа
  • NEC / CEC:
  • Class I Div 1 ABCD T5/T6 Ta -40°C to +70/+55°C
  • Class I Div 2 ABCD T5/T6 Ta -40°C to +70/+55°C
  • Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +70/+55°C
  • IECEx / ATEX:
  • Ex db IIC T5 Gb Ta -40°C to +75°C
  • Ex db IIC T6 Gb Ta -40°C to +70°C
  • D1: версия для пыли
  • NEC / CEC:
  • Class II Div 1 FG T4/T4A Ta -40°C to +55/+40°C
  • Class II Div 2 FG T4/T4A Ta -40°C to +55/+40°C
  • Class III Div 1 & 2
  • Zone 20, 21, 22 IIIB T4/T4A Ta -40°C to +55/+40°C
  • Концепция защиты: Ex d / AEx d

Подбор исполнения

Как выбрать

D1xC1X05R Взрывозащищенный радиальный сигнализатор и ксеноновый строб-маяк

  • Автоматическая синхронизация в системах с несколькими сигнализаторами
  • Выбираемые пользователем скорости вспышки ксеноновой лампы
  • Храповой регулируемый кронштейн из нержавеющей стали
  • Всенаправленный аварийный сигнал высокой мощности до 115 дБ (A)
  • Ксеноновый строб — индивидуальный режим использования пожарной сигнализации (Class I version)
  • Звуковой сигнализатор — использование пожарной сигнализации в общедоступном режиме (Class I version)
  • 4 дистанционно выбираемых ступени сигнализации
  • Положительная или отрицательная линейная стадия переключения
  • Выбор из 64 частот звукового сигнала
  • Компактная форма устройства
  • Прочный коррозионно-стойкий алюминиевый корпус
  • Крепления из нержавеющей стали
  • Тройные кабельные вводы
  • Двойные клеммные зажимы



Сертификаты

  • UL / cUL Ссылка на файл: E230764
  • Сертификат IECEx: IECEx ULD 19.0008X
  • Сертификат ATEX: DEMKO 19 ATEX 2141X
  • Список CSFM: 7136-2279: 0506
