Параметры
Основные характеристики
- Технические условия
- ТУ 8536-006-15232514-2015
- Сертификат соответствия
- ЕАЭС RU C-RU.HA65.B.00668
- Маркировки взрывозащиты
- Ex d IIC Gb U
- Защита от внешних воздействий
- IP66
- Температура эксплуатации
- -60 °C ≤ Ta ≤ +80 °C
- Материал корпусных деталей
- Алюминиевый сплав/ Нержавеющая сталь
- Тип и размер наружной резьбы
- M25x1,5 6g
- Номинальное напряжение
- До 660В
- Номинальный тепловой ток
- До 10А
- Тип клемм
- Винтовые плюс-минус
- Сечение подсоединяемого проводника
- мин. 1 × 0,5 мм2 \ макс. 2 × 2,5 мм2
- Механический срок службы
- До 500 тысяч операций
- Сопротивление контактов
- ≤ 25 МОм
- ВНИМАНИЕ:
- При установке компонента в оболочку руководствоваться требованиями ГОСТ IEC 60079-1-2011

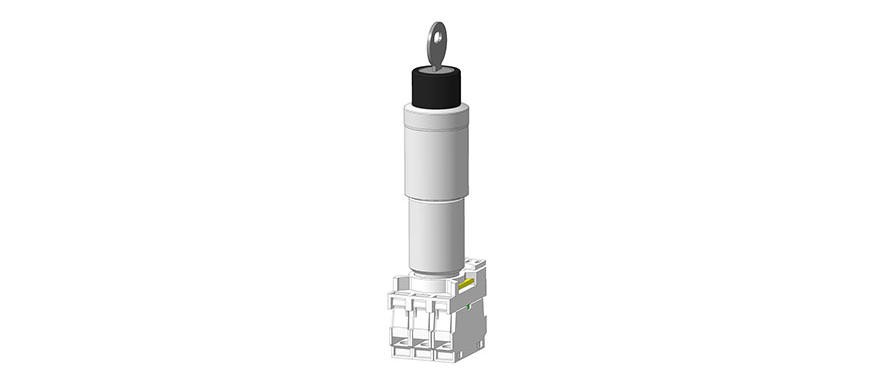

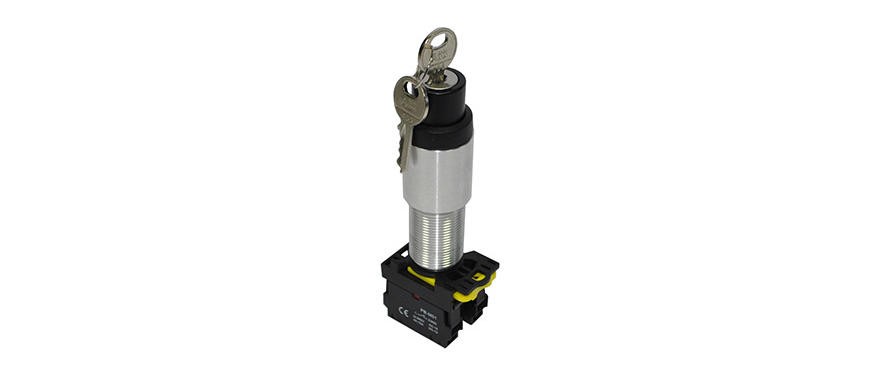

Взрывозащищенный переключатель с ключом серии AS-SA Key. Компоненты серии AS* конструктивно состоят из взрывозащищенного поворотного механизма, ручки и переключателя. Взрывозащищенный поворотный механизм состоит из втулки с наружной резьбой для установки в корпус вала. На вал, с внешней стороны оболочки, закрепляется ручка. Фиксация ручки осуществляется винтом. С внутренней стороны оболочки располагается переключатель.
Взрывозащита обеспечена соответствием оборудования требованиям ТР ТС012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Описание конструкции и средств обеспечения взрывозащиты

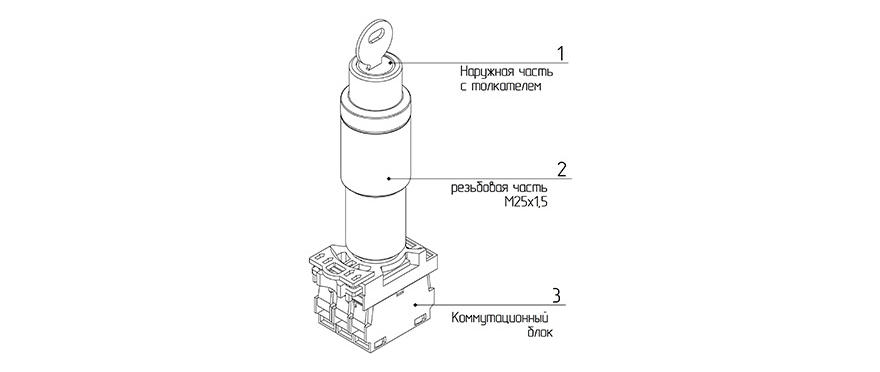

Компоненты серии AS* конструктивно состоят из взрывозащищенного поворотного механизма, ручки и переключателя. Взрывозащищенный поворотный механизм состоит из втулки с наружной резьбой для установки в корпус вала. На вал, с внешней стороны оболочки, закрепляется ручка. Фиксация ручки осуществляется винтом. С внутренней стороны оболочки располагается переключатель.
Взрывозащита обеспечена соответствием оборудования требованиям ТР ТС012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Подбор исполнения
Как выбрать
Пример: AS-SA Key al
Взрывозащищенный переключатель с ключом ATELEX серии AS, Ex d IIC Gb U, IP 66
