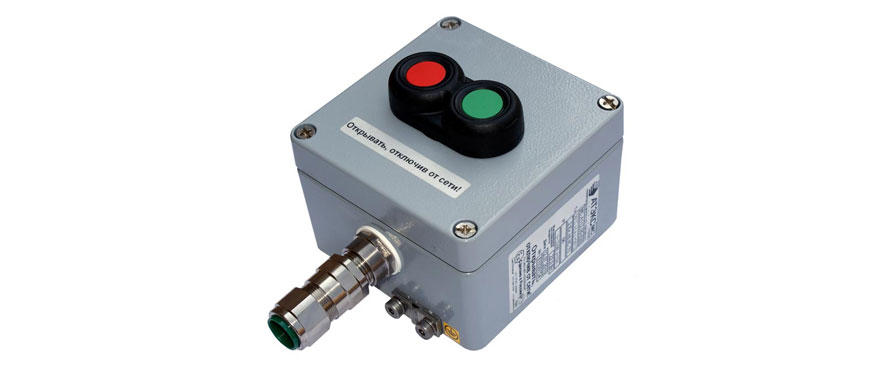

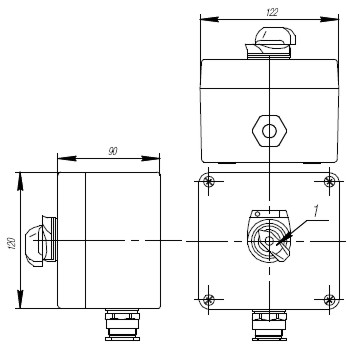

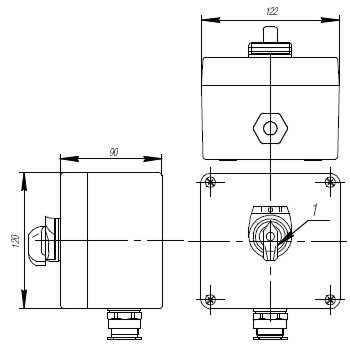

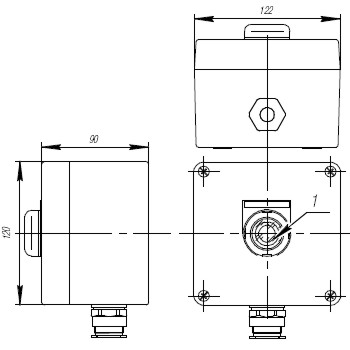

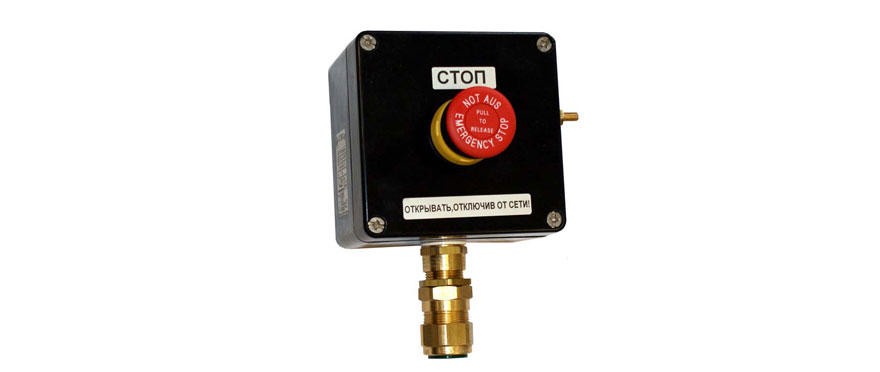

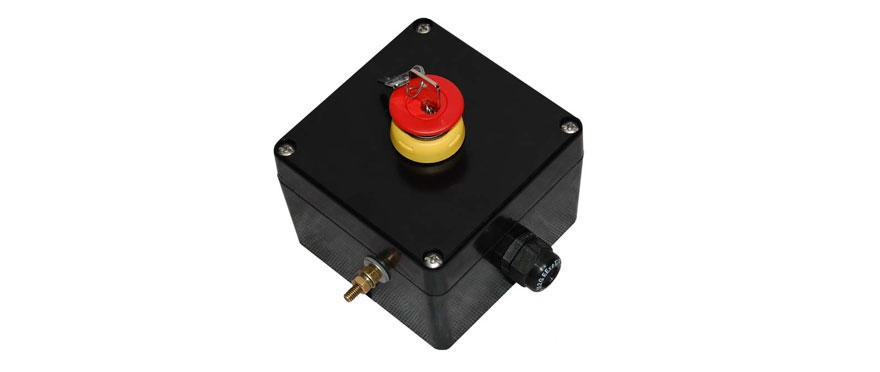

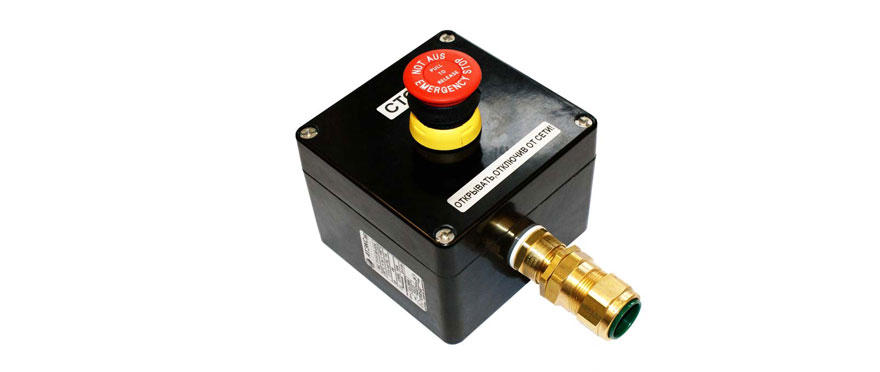

Взрывозащищенный кнопочный пост управления. Размер 122х120х90

Взрывозащищенный кнопочный пост управления 122х120х90. В данном разделе пошагово даются рекомендации по выбору готового решения для серии МС. Показано, как составить обозначение выбранного поста управления для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация постов управления серии МС выпускается серийно. Всегда имеется в наличии на складе. В данном разделе представлены готовые решения типовых постов с одной, двумя и тремя функциональными группами. Защита от внешних воздействий — IP66.

Характеристики взрывозащищенного кнопочного поста управления 122х120х90

В таблице готовых решений указаны характеристики конкретного изделия, обусловленные набором компонентов, входящих в состав поста управления.

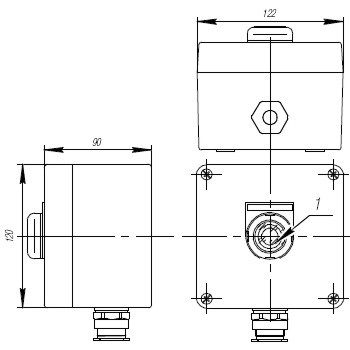

01	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, красная
			контактная группа 2НЗ

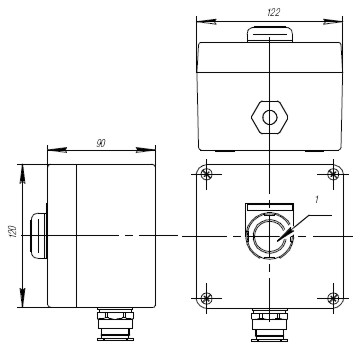

02	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, зеленая
			контактная группа 2НР

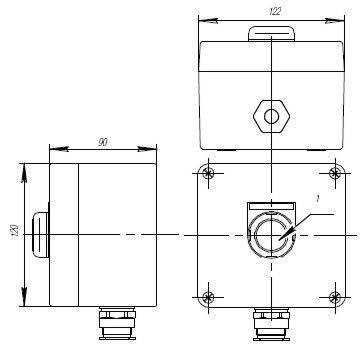

03	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка без фиксации, черная
			контактная группа 1НР + 1НЗ

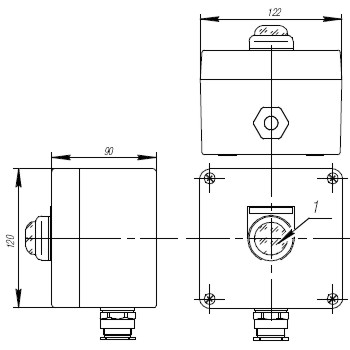

04	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка грибовидной формы, красная, с фиксацией при нажатии, освобождаемая поворотом
			контактная группа 2НЗ

05	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:

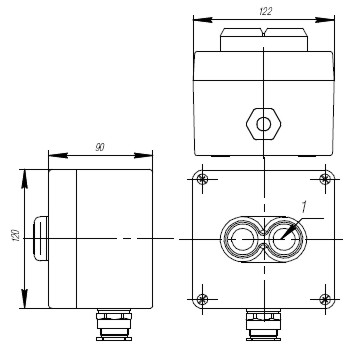

			кнопка сдвоенная без фиксации, зеленая или красная
			контактная группа 1НР + 1НЗ

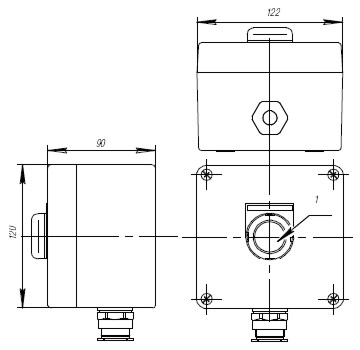

06	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			переключатель с фиксацией (селектор) 2 положения: 0 — I
			контактная группа 1НР + 1НЗ

07	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			переключатель с фиксацией 3 положения: I — 0 — II
			контактная группа 2НР

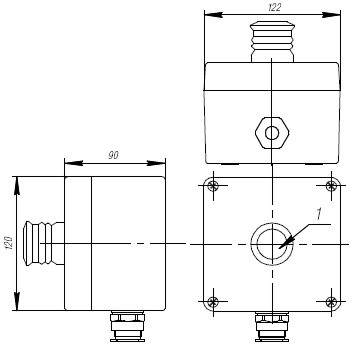

08	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр зеленый
			световой модуль (сигнальная лампа)

09	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			светофильтр красный
			световой модуль (сигнальная лампа)

10	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка с подсветкой, зеленая
			контактная группа 1НР

11	Пост кнопочный-обозначение:
	Место установки		Зона 1, 2
	Маркировка взрывозащиты		2ЕхedIICT4
	Защита от внешних воздействий		IP66
	Температура окружающей среды		-55˚C до +60˚C
	Номинальное напряжение, В		230
	Номинальный ток, А		10
	Масса, кг		не более 0,8
	Позиция	Схема	Описание
	1		Функциональная группа в составе:
			кнопка с подсветкой, красная
			контактная группа 1НЗ

Сертификация

В данном разделе пошагово даются рекомендации по выбору готового решения для серии МС и показано, как составить обозначение выбранного поста управления для формирования заказа.
С целью выделения группы готовых решений от устройств, изготавливаемых по спецификации заказчика, все готовые решения имеют в обозначении габарита корпуса индекс «090». Этот индекс указывает только на то, что данная конфигурация постов управления серии МС выпускается серийно и всегда имеется в наличии на складе. В данном разделе представлены готовые решения типовых постов с одной, двумя и тремя функциональными группами.
