Параметры
Основные характеристики
- Технические условия
- ТУ 3431-005-15232514-2015
- Сертификат соответствия
- ТР ТС 012/2011
- Маркировки взрывозащиты и защиты от пыли**
- 1Ex d IIB+H2 T3...T6 Gb*;
- Маркировки взрывозащиты и защиты от пыли**
- 1Ex d IIC T3...T6 Gb*;
- Маркировки взрывозащиты и защиты от пыли**
- Ex tа IIIC T85 °C…Т135 °C Da*
- Класс взрывоопасной зоны
- Зона 1 и 2
- Защита от внешних воздействий
- IP66 / IP67
- Температура эксплуатации
- -60 °C ≤ Ta ≤ +130 °C
- Климатическое исполнение
- У1, У3, УХЛ1, ХЛ1
- Максимальное напряжение
- 1000 В
- Максимальный ток
- 400 А
- Внутреннее покрытие
- По запросу

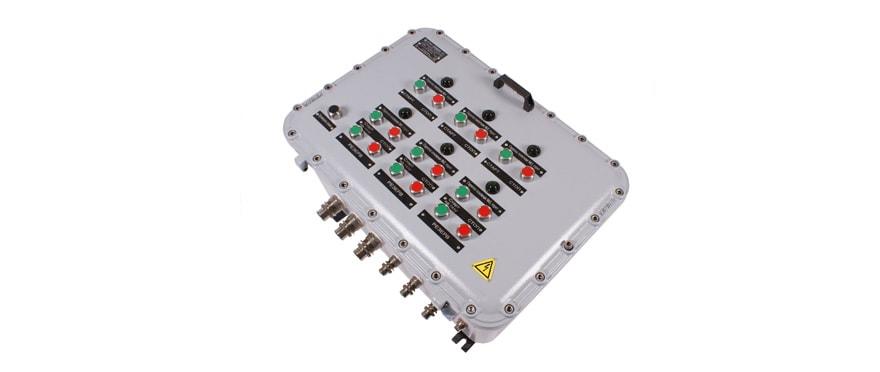

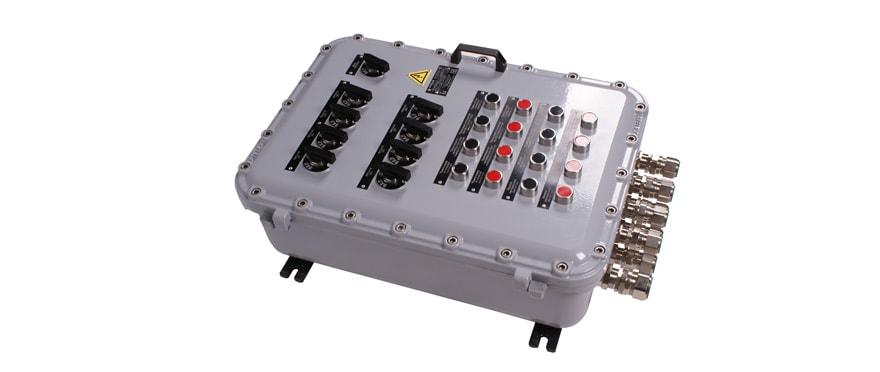

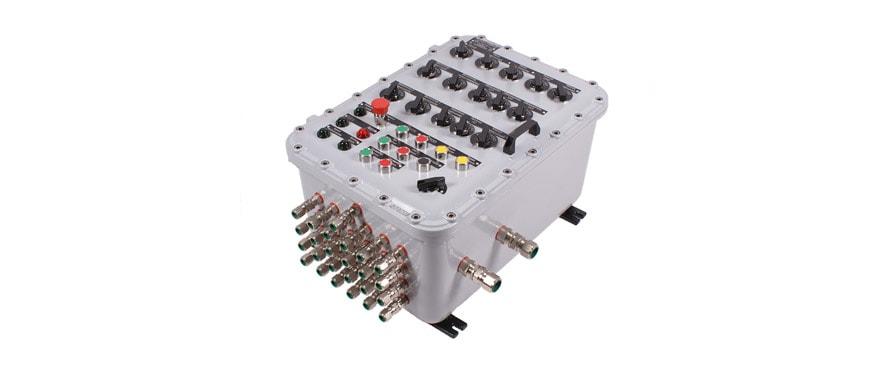

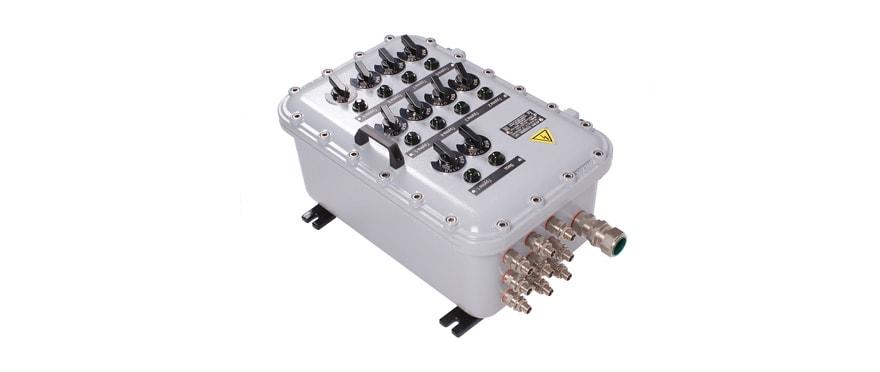

Взрывозащищенный кнопочный пост управления MC JB. УУМ ВО СЕРИИ МС (MODULE CONTROL)являются современным решением для реализации систем управления, измерения и контроля. Универ- сальная конструкция и широкий ряд применяемых комплектующих позволяет перекрывать потребности наших заказчиков. Устройства серии МС могут при- меняться как отдельно, так и в составе различных систем управления.
** Может стоять знак Х, указывающий на особые условия безопасной эксплуатации.
УУМ ВО СЕРИИ МС (MODULE CONTROL)являются современным решением для реализации систем управления, измерения и контроля. Универ- сальная конструкция и широкий ряд применяемых комплектующих позволяет перекрывать потребности наших заказчиков. Устройства серии МС могут при- меняться как отдельно, так и в составе различных систем управления. В данном разделе каталога пред- ставлено описание взрывозащищенных устройств управления, изготавливаемых в соответствии с требованиями заказчика. Устройства подразумевают установку электротехнических компонентов внутрь оболочки и устройств управления, сигнализации и индикации на крышку корпуса. При этом корпус и устройства на крышке корпуса обеспечивают уровень взрывозащиты «взрывонепроницаемая оболочка «d»» всего изделия в целом, что позволяет реализовать множество схемных решений.
Область применения взрывозащищенных кнопочных постов управления серии MC JB
- управление электрическими машинами (электропривод);
- управление электрообогревом;
- управление освещением;
- защита силовых цепей;
- преобразование электрических сигналов;
- использование в качестве модулей для построения систем управления автоматизированными технологическими процессами и др.
Устройство кнопочных постов управления серии MC JB

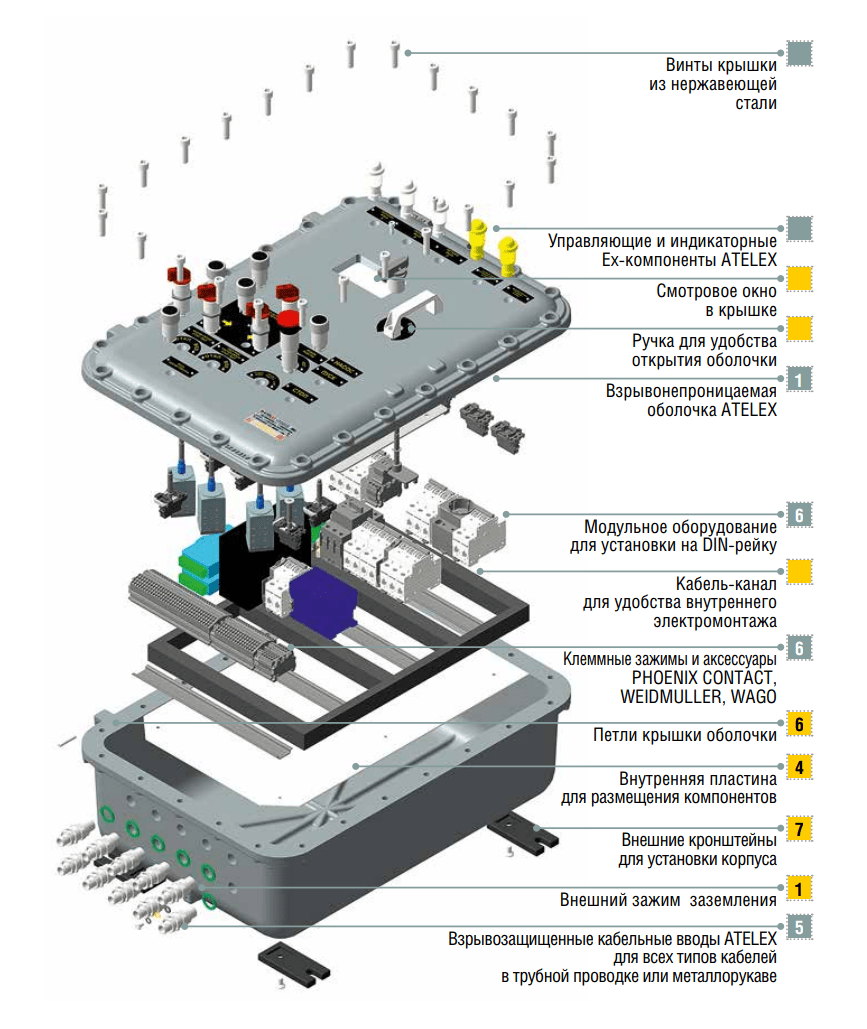

Конструкция УУМ ВО серии МС представляет собой оболочку, внутри которой устанавливается общепромышленное электрическое оборудование ведущих мировых производителей: SCHNEIDER ELECTRIC, ABB, SIEMENS, PHOENIX CONTACT и другие.
Доступные опции для соединительных коробок МТ JB
Устройства Управления Модульные серии МС являются современным решениями для реализации систем управления, измерения и контроля. Универсальная конструкция и широкий ряд применяемых комплектующих позволяет перекрывать потребности наших заказчиков. Устройства серии МС могут применяться как отдельно, так и в составе различных систем управления. УУМ ВО серии МС представляют собой корпус (оболочку), внутри которого устанавливается общепромышленное оборудование ведущих мировых производителей: Schneider Electric, ABB, Siemens, Phoenix Contact и др. В составе изделий данной серии могут быть использованы следующие компоненты:
- блоки питания
- блок-контакты состояния
- варисторы
- автоматические выключатели
- выключатели-разъединители
- предохранители
- контакторы
- пускатели
- релейные модули
- ограничители перенапряжений
- преобразователи DC/DC
- реле контроля напряжения, контроля сети
- цифровые и аналоговые измерительные приборы (амперметры, вольтметры)
- а также прочие электротехнические компоненты для АСУ ТП
Подбор исполнения
Как выбрать

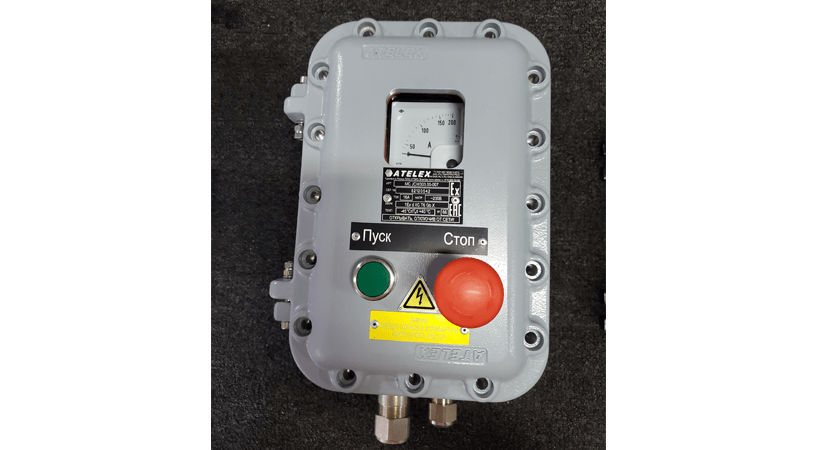

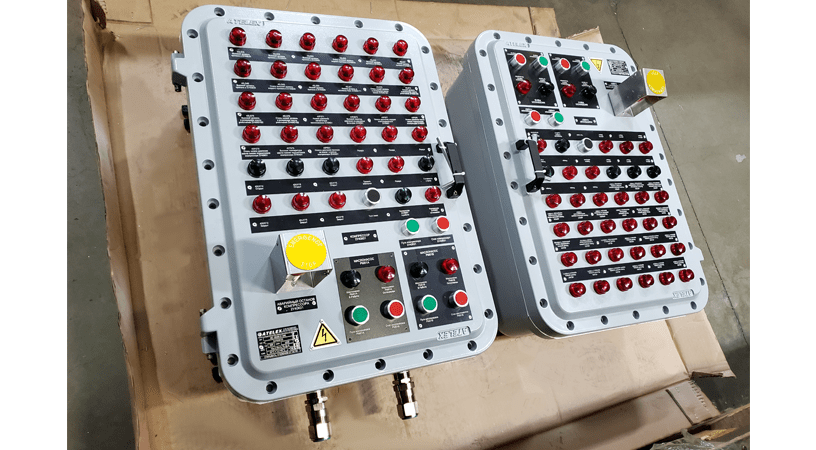

На крышке корпуса и на боковых поверхностях устанавливаются сертифицированные Ex-компоненты: кнопки, индикаторные лампы, переключатели, ручки для управления коммутационными аппаратами, установленными внутрь корпуса. Количество элементов управления на крышке устройства и количество кабельных вводов, устанавливаемых на периметрах корпуса, определяется требованием заказчика и геометрией самого корпуса. Ниже представлена таблица основных элементов управления с их обозначением.
