Взрывозащищенный аварийный громкоговоритель STExL2F PA
Взрывозащищенные оповещатели серии STEx

Взрывозащищенный аварийный громкоговоритель STExL2F PA

Спецификация

Степень защиты
IP66
Материал корпуса
Латунь, Никелированная латунь, Нержавеющая сталь
Маркировка взрывозащиты
Ex db, Ex tb, Ex d
Стоимость По запросу
Запросить КП

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Максимальное звуковое давление:
105 дБ +/- 3 дБ @ 1 Вт @ 1 м (розовый шум)
Рабочее давление
119 дБ +/- 3 дБ @ 25 Вт @ 1 м (номинальное давление)
Номинальное звуковое давление:
25 Вт
70 В линейный трансформатор с переключением на:
25 Вт / 12,5 Вт / 6 Вт / 2 Вт
Характеристика
(z = 196 Ом / 392 Ом / 816,67 Ом / 2,45 КОм)
100 В линейный трансформатор с переключением на:
25 Вт / 12,5 Вт / 6 Вт / 2 Вт
Характеристика
(z = 400 Ом / 800 Ом / 1,67 КОм / 5 КОм)
Варианты импеданса:
8 Ом или 16 Ом
Дисперсия:
130 ° при 1 кГц и 32 ° при 4 кГц
Мониторинг линии постоянного тока:
Конденсатор 2,2 мкФ (трансформатор)
Характеристика
Конденсатор 470 мкФ (импеданс)
Защита от внешних воздействий:
IP66
Материал корпуса :
Нержавеющая сталь 316L
Отделка корпуса:
Хромированный и с порошковым покрытием
Цвет:
Красный (RAL3000)
Резьбовые отверстия:
3 х М20 х 1,5 мм
Клеммы:
0,5 - 2,5 мм² (20-14 AWG)
Объем корпуса:
<2 литра
Винт заземления:
M5
Рабочая температура:
От -50 до + 70 ° C
Относительная влажность:
95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
Вес:
6,25 кг

О продукции

Описание

Взрывозащищенный аварийный громкоговоритель STExL2F PA с звуковым давлением 119 дБ (A) с высокой выходной мощностью и сигнальным звуковым рупором. Высокий выходной сигнал этого устройства в прочном корпусе из нержавеющей стали 316L со степенью защиты IP66 обеспечивает возможность его использования для всех применений в зонах 1, 2, 21 и 22.





STExL2F PA — это взрывозащищенный аварийный громкоговоритель с звуковым давлением 119 дБ (A) с высокой выходной мощностью и сигнальным звуковым рупором. Высокий выходной сигнал этого устройства в прочном корпусе из нержавеющей стали 316L со степенью защиты IP66 обеспечивает возможность его использования для всех применений в зонах 1, 2, 21 и 22.

Доступные с линейным трансформатором 70 или 100 В или в версиях с низким импедансом, все модели имеют три резьбовых отверстия и удобный доступ к клеммным зажимам — все это значительно сокращает время монтажа и подключения этого устройства на объекте.

Корпус и крышка из нержавеющей стали имеет резьбовое взрывонепроницаемое соединение, упрощающее как установку, так и текущее обслуживание громкоговорителя.



Коды деталей

Версия: Код детали: Описание:
Тип продукта: STExL2 Аварийный громкоговоритель 25 Вт
Тип рупора: F Рупорный сигнализатор
Тип: V100
V070
R008
R016		 Линейный трансформатор 100В
Линейный трансформатор 70В
8 Ом низкий импеданс
16 Ом низкий импеданс
Тип кабельного ввода: [e] A
B
C
D
E
F
G		 3 x M20 x 1.5 мм
2 x 1/2″ NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер
Материал заглушки : [м] B
N
S		 Латунь
Никелированная латунь
Нержавеющая сталь
Материал кронштейна, знак и метка: [s] 1
2
3
4		 A2 304 Нержавеющая сталь
A4 316 Нержавеющая сталь (по умолчанию)
A2 304 Нерж. сталь с теговой табличкой
А4 316 Нерж. сталь с теговой табличкой (304)
Версия продукта: [v] A1 IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22
Цвет корпуса: [x] R Красный RAL3000
Вспомогательное оборудование: SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4		 Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316)



Маркировка взрывозащиты

  • Сертификат соответствия ТР ТС 012/2011:
  • 1Ex d IIС T6 Gb X (от -50°C до +45°C)
  • 1Ex d IIС T5 Gb X (от -50°C до +60°C)
  • 1Ex d IIС T4 Gb X (от -50°C до +70°C)
  • Ex tb IIIС T105°C Db X (от -50°C до +70°C)
  • Сертификат ATEX:
  • Ex db IIC Gb T6 Ta от -50 ° C до + 45 ° C
  • Ex db IIC Gb T5 Ta от -50 ° C до + 60 ° C
  • Ex db IIC Gb T4 Ta от -50 ° C до + 70 ° C
  • Ex tb IIIC Db T105 ° C Ta от -50 ° C до + 70 ° C

Подбор исполнения

Как выбрать

STExL2F PA Взрывозащищенный аварийный громкоговоритель 25 Вт

  • Прочный корпус из нержавеющей стали 316L
  • Высокая мощность, до 119 дБ (А) при 25 Вт
  • Версии с низким импедансом или линейным трансформатором
  • Постоянное напряжение
  • Компактный размер
  • Крепления из нержавеющей стали
  • Храповой регулируемый кронштейн из нержавеющей стали 316
  • Заглушки из нержавеющей стали марки 316 в комплекте
  • 3 резьбовых отверстия M20



Сертификаты

  • Сертификат соответствия ТР ТС 012/2011
  • Сертификат IECEx ULD 16.0017X IEC 60079-0 : 2011 IEC 60079-1: 2014 IEC 60079-31: 2013
  • Сертификат ATEX DEMKO 16 ATEX 1466X EN 60079-0 : 2012 + A11: 2013 EN 60079-1: 2014 EN 60079-31: 2014



Документы продукции (доступны для скачивания)

Ещё в разделе

Другие модели

Все товары

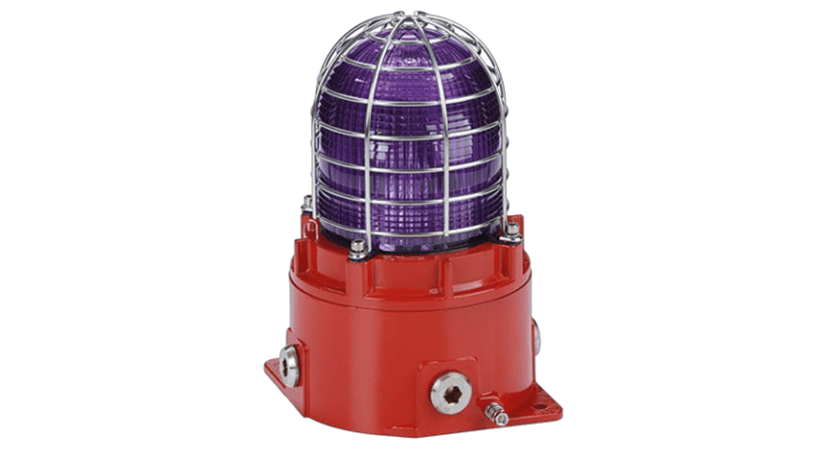

Взрывозащищенный светодиодный маяк STExB2LD2
Взрывозащищенные оповещатели серии STEx

Взрывозащищенный светодиодный маяк STExB2LD2

Спецификация

Источник света:
Массив из 4 светодиодов высокой мощности Cree®
Режимы работы:
Вспышка 1 Гц (60 кадров в минуту)
Характеристика
Вспышка 1,5 Гц (90 кадров в минуту)
Цена по запросу Подробнее

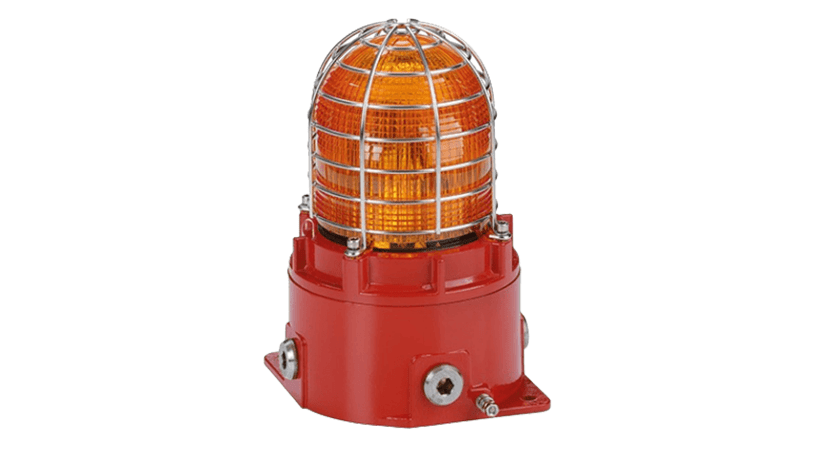

Взрывозащищенный ксеноновый строб-маяк STExB2X15
