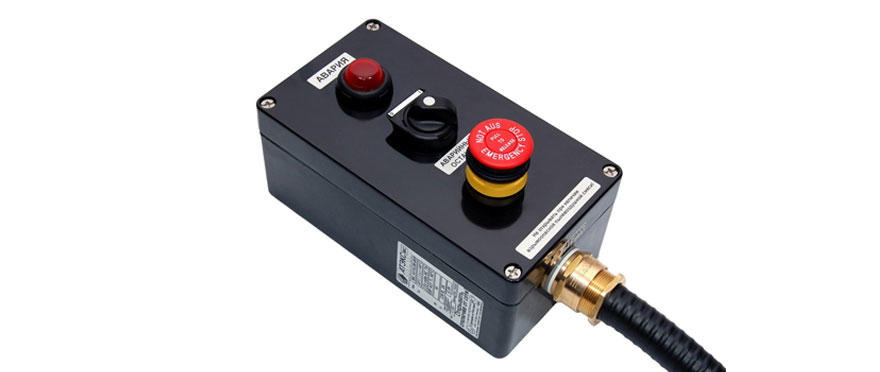

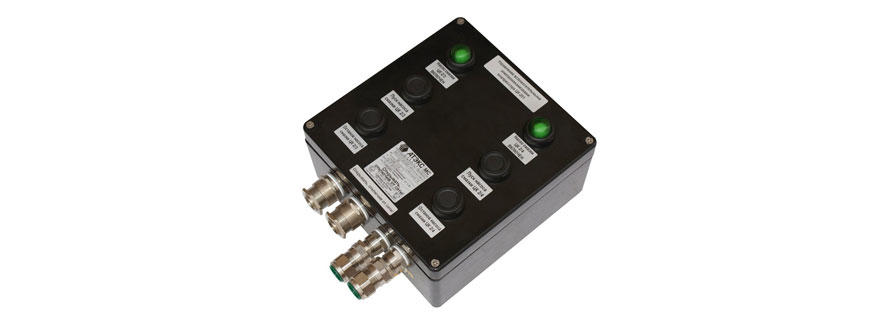

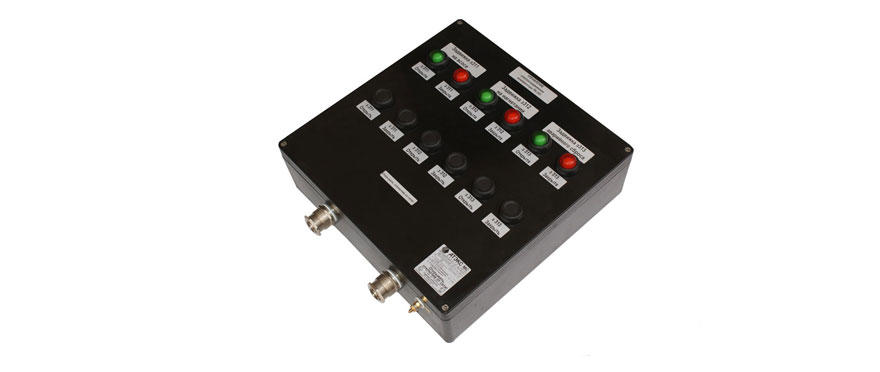

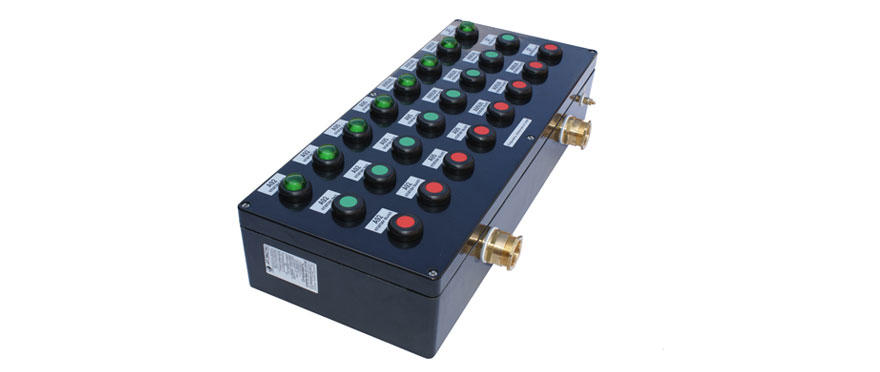

Взрывозащищенные кнопочные посты управления на базе корпусов из полиэстера — МСР

Корпуса постов управления МСР выполнены из ударопрочного полиэстера, армированного стекловолокном (GRP– glass reinforced poliester). Материал корпуса и компонентов устойчивы к загрязнениям нефти, масел, ароматическим углеводам, бактериям и ферментам; устойчивы к механическим воздействиям и имеют продолжительный срок службы.

Специальная лабиринтная система уплотнения в месте соединения крышки и корпуса соответствует IP66 / IP67 и отвечает требованиям Shell/ERA для электрооборудования, эксплуатируемого в условиях морского климата и в случаях активации систем пожаротушения. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали марки 316, что гарантирует высокую надежность крепления и взрывозащищенного щита в целом.

Ассортимент постов управления МСР на базе корпусов из полиэстера достаточно широк, чтобы удовлетворить требованиям различных условий эксплуатации на промышленных предприятиях, в том числе и в зонах с потенциально взрывоопасной средой.

Широкое применение коробки МСР нашли в системах и установках в качестве комплектующих изделий, входящих в состав комплексных устройств.

Не уступая алюминиевым изделиям в прочности, антикоррозийности и термической стойкости, изделия из полиэстера являются на сегодняшний день современным и более экономичным решением различных электротехнических задач.

Толщина стенок и крышки корпуса из полиэстера позволяет делать резьбовые отверстия для кабельных вводов и элементов управления настолько приемлемыми, что они создают достойную альтернативу коробкам, выполненным из алюминия или чугуна. Это достигается путем использования в качестве материала корпусов полиэстер SMC, стекловолоконная армировка которого имеет форму укрепленных листов, а не нитей (DMC),что используется большинством производителей. Использование SMC-полиэстера дает наибольшую прочность корпуса и, в случае воздействия на него открытого огня, его структура не теряет прочности и сцепления, даже при выгорании смолы при воздействии больших температур.

Опционально в комплекте взрывозащищенной коробки MСР могут поставляться внешние крепежные планки из нержавеющей стали для установки коробки на стену или раму. Всего этого можно достичь даже и в относительно маленьких партиях, что делает изделия MСР идеальными для производителей малого и среднего масштаба, которые смогут получить посты управления, изготовленные по своему заказу и с экономией средств. Также имеется ряд стандартных изделий МСР, пользующихся наибольшим спросом у потребителей.

Корпус изделия из полиэстера GRP обогащен углеродом, что помогает уменьшить поверхностное сопротивление материала и, следовательно, уменьшать риск возникновения искры электростатического происхождения.

Заземление корпуса в постах и станциях управления МСР может быть осуществлено различными средствами: внешний / внутренний штырь заземления, который, в свою очередь, может быть связан с рейкой клеммных зажимов или пластиной для монтажа компонентов; специальные зажимы заземления, установленные на клеммной рейке или собственная внутренняя шина заземления, устанавливаемая отдельно.

Если корпус снабжен стандартной неопреновой прокладкой, он пригоден к применению в условиях окружающей среды с температурой от -20°C до +40°C. В альтернативном варианте, когда корпус снабжен дополнительной силиконовой прокладкой, температурный диапазон увеличен от -65°C до +95°C в соответствии с ГОСТ 15150-69.

Соответствие корпусов из полиэстера стандартам IEC 331 и BS6387/1983 подтверждено проведенными испытаниями на механическую прочность и огнестойкость – воздействие повышенной температуры 750°С в течение трех часов и открытого пламени (950°С) в течение трех часов.

Являются современным решением для задач коммутации и сигнализации в цепях управления электротехническими аппаратами, а также в системах автоматики и связи во взрывоопасных зонах 1 и 2, 21 и 22, а также в помещениях и на площадках общепромышленного и хозяйственного назначения.

Область применения взрывозащищенных кнопочных постов управления серии МС

Основное назначение – применение в качестве постов и станций управления в электрических системах промышленных предприятий, где имеется потенциально взрывоопасная атмосфера.

УУМ серии МC представляет собой корпус (оболочку), внутри которого устанавливаются контактные группы, приборы, клеммы или распределительные шины. На боковых периметрах корпуса устанавливаются кабельные вводы, заглушки, модули подключения или другие внешние встраиваемые компоненты. На крышке или навесной двери корпуса (оболочки) устанавливаются сертифицированные для этих целей командные, сигнальные, индикаторные модули. Данные элементы могут быть смонтированы как на крышке или навесной двери, так и на несущей шине, установленной внутри корпуса.
