Параметры
Основные характеристики
- Панельная розетка CZ025* 8*** *
- ExdeIIC U и DIP A21 U
- CZ025* **** * (16А,32А,63А)
- 2ExdeIICT6 Х и DIP A21 T80˚С (tamb≤+40˚С)
- CZ025* **** * (16А,32А,63А)
- 2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+55˚С)
- CZ0254 **** * (125А)
- 2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+45˚С)
- Температура окружающей среды, ˚С
- От -60˚С до +55˚С
- Степень защиты от внешних воздействий (кроме Ex-компонента)
- IP 66
- Температура окружающей среды, ˚С
- —
- CZ025* **** * (16А,32А,63А)
- -60˚С≤tamb≤40˚С, -60˚С≤tamb≤55˚С
- CZ0254 **** * (125А)
- -60˚С≤t amb ≤45˚С (125A)
- Материал корпуса
- Антистатичный полиамид (РА66:FYR26H)
Взрывозащищенная штепсельная розетка. Настенные, панельные и штепсельные розетки и вилки серий CZ0251*(16А), CZ0252*(32А), CZ0253*(63А), CZ0254* (125А) предназначенные для подключения портативного и стационарного электрооборудования, а также для соединения проводов и электрических цепей на взрывоопасных участках.
Настенные, панельные и штепсельные розетки и вилки серий CZ0251*(16А), CZ0252*(32А), CZ0253*(63А), CZ0254* (125А) предназначены для подключения портативного и стационарного электрооборудования, а также для соединения проводов и электрических цепей на взрывоопасных участках.
Структуры условных обозначений компонентов
CZ025Х1 Х2Х3ХХ4 Х5Х6
|
Х1
|
Х2
|
X3
|
ХХ4
|
Х5
|
Х6
|
|
номинальное значение тока
1 16А
2 32А
3 63А
4 125А
|
Тип устройства
3 штепсельная розетка (законченное изделие)

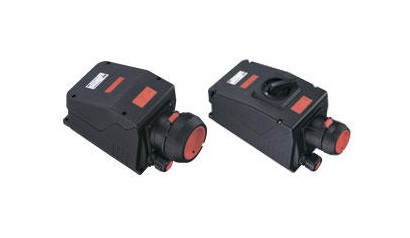

4 настенная розетка (законченное изделие)
7-вилка (законченное изделие)
8- панельная розетка (как Ex-компонент)
|
Кол-во полюсов
2 – 2 полюса;
3 – 3 полюса;
4 – 4 полюса;
5 – 5 полюсов.
|
Позиция гнезда защитного контакта:
00, 04, 05, 06, 07, 09, 10, 12
|
Для вилки (Х2 — 7) — наличие штекера защитного колпачка
0-без колпачка
8-с колпачком
Для настенной розетки (Х2 — 4) – наличие дополнительного контакта
0 — без контакта
4 — с 1НР
Во всех остальных случаях – 0
|
Дополнительное обозначение изделия
|

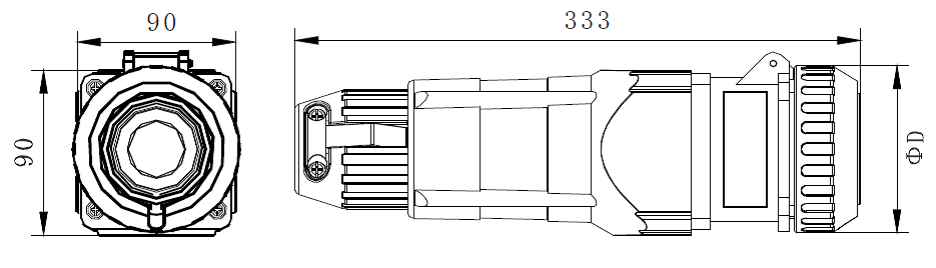

Габаритные размеры управляющих насадок
Технические характеристики
|
Наименование
|
Значение
|
|
Маркировка взрывозащиты
|
|
|
Панельная розетка CZ025* 8*** *
|
ExdeIIC U и DIP A21 U
|
|
CZ025* **** * (16А,32А,63А)
|
2ExdeIICT6 Х и DIP A21 T80˚С (tamb≤+40˚С)
2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+55˚С)
|
|
CZ0254 **** * (125А)
|
2ExdeIICT5 Х и DIP A21 T95˚С (tamb≤+45˚С)
|
|
Степень защиты от внешних воздействий (кроме Ex-компонента)
|
IP 66
|
|
Температура окружающей среды, ˚С
CZ025* **** * (16А,32А,63А)
CZ0254 **** * (125А)
|
-60˚С≤tamb≤40˚С, -60˚С≤tamb≤55˚С
-60˚С≤tamb≤45˚С (125A)
|
|
Материал корпуса
|
Антистатичный полиамид (РА66:FYR26H)
|
|
Сечение подключаемого проводника
CZ0251 **** *:
все розетки
вилки
вспомогательный контакт
CZ0252 **** *:
все розетки
вилки
вспомогательный контакт
CZ0253 **** *:
настенная розетка
вилка
вспомогательный контакт
CZ0254 **** *:
настенная розетка
зажим заземления
вспомогательный контакт
вилка
вилка заземления
|
2х2,5мм2
1х2,5мм2
1х1мм2
2х6мм2
1х6мм2
1х1мм2
2х16мм2
1х16мм2
2х2,5мм2
2х50мм2
2х25мм2
2х2,5мм2
1х50мм2
1х25мм2
|
|
Диаметр кабеля, подключаемого к вилкам (небронированный круглого сечения):
CZ0251 7*** *:
CZ0252 7*** *:
CZ0253 7*** *:
CZ0254 7*** *:
|
dia 8-18,5мм
dia 10-28мм
dia 15-35мм
dia 20-57мм
|
|
Диаметр кабеля, подключаемого к настенным розеткам (небронированный круглого сечения):
CZ0251 4*** *:
CZ0252 4*** *:
CZ0253 4*** *:
CZ0254 4*** *:
|
dia 8-17мм (1 х М25х1,5)
dia 12-21мм (1 х М32х1,5)
dia 22-35мм (1 х М50х1,5)
dia 22-35мм (1 х М63х1,5)
|
|
Момент затяжки:
Клеммы
Кабельный ввод (заглушка) М25
Кабельный ввод (заглушка) М32
Кабельный ввод (заглушка) М50
Кабельный ввод (заглушка) М63
Болты крепления крышки М4
Болты крепления крышки М6
|
2,5 Н*м
2,5 Н*м
3,5 Н*м
5,0 Н*м
8,0 Н*м
2,5 Н*м
3,0 Н*м
|
|
Электрические характеристики
|
|
Номинальное напряжение
|
3х-полюсной 415В
4х-полюсной-690В
5-полюсной -500В
|
|
Расчетная
эксплуатационная мощность
|
3х-полюсной-250В/16А
4х-полюсной 400В/16А
5-полюсной 400В/16А
4х-полюсной-690В/32А
5-полюсной -500В/32А
4х-полюсной-690В/63А
5-полюсной -690В/63А
|
Подбор исполнения
Как выбрать
Комплектность поставки
В комплект поставки входят:
1) Изделие (-ия) шт. согласно заказа;
2) Руководство по монтажу и эксплуатации (1 шт. на весь заказ);
3) Копия сертификата соответствия ТР ТС 012/2011.
По требованию заказчика комплект поставки может быть дополнен необходимыми комплектующими и документами.
