Параметры
Основные характеристики
- Технические условия
- ТУ 8536-006-15232514-2015
- Сертификат соответствия
- ЕАЭС RU C-RU.HA65.B.00668
- Маркировки взрывозащиты
- Ex d IIC Gb U
- Защита от внешних воздействий
- IP66
- Температура эксплуатации
- -60°С ≤Ta≤ +80°С
- Материал корпусных деталей
- Алюминиевый сплав/ Нержавеющая сталь
- Тип и размер наружной резьбы
- M25x1,5 6g
- Номинальное напряжение
- До 660В
- Номинальный тепловой ток
- До 10 А
- Тип клемм
- Винтовые плюс-минус
- Сечение подсоединяемого проводника
- Мин. 1 × 0,5 мм2 \ макс. 2 × 2,5 мм2
- Сопротивление контактов
- ≤ 25 МОм
- Механический срок службы
- 500 000 операций

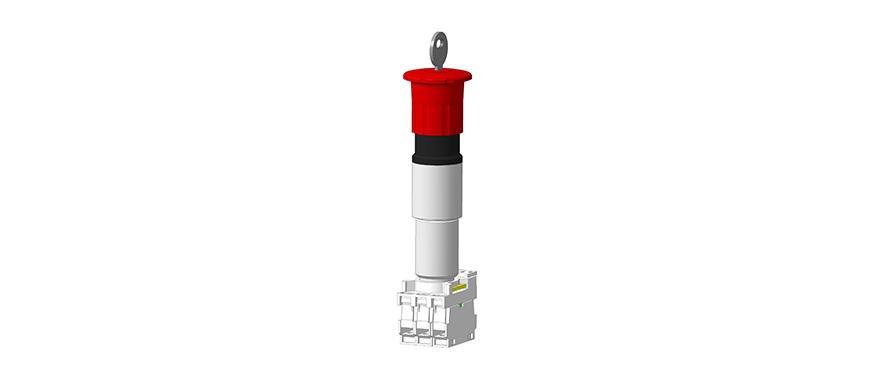

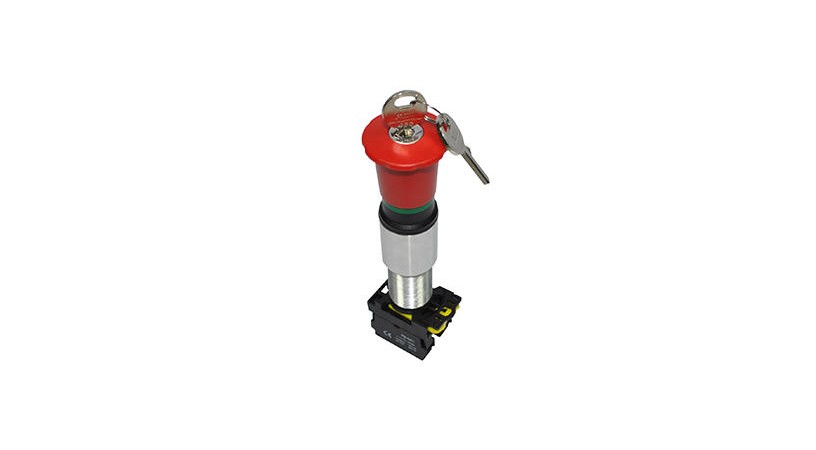

Взрывозащищенная грибовидная кнопка АР-05.

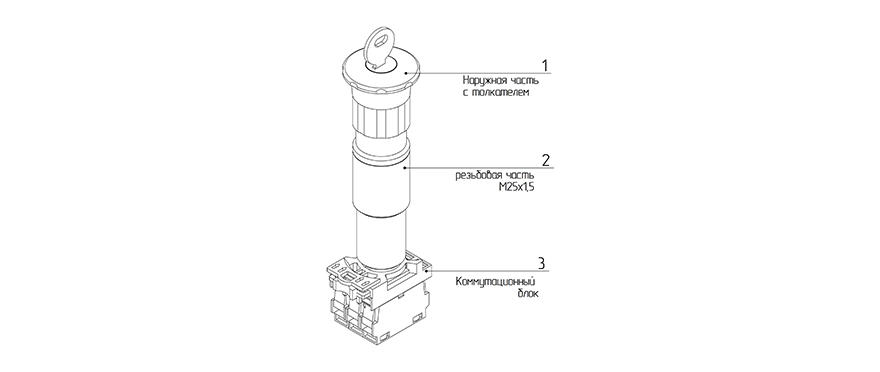

Компоненты серии АР* конструктивно состоят из толкателя, внешней насадки, монтажной колодки и контактного блока.
Толкатель состоит из втулки с наружной резьбой и штока. На штоке с внешней стороны располагается подпружиненная насадка, с внутренней стороны — нажимная гайка.
Взрывозащита обеспечена соответствием оборудования требованиям ТР ТС012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Описание конструкции и средств обеспечения взрывозащиты
Компоненты серии АР* конструктивно состоят из толкателя, внешней насадки, монтажной колодки и контактного блока.
Толкатель состоит из втулки с наружной резьбой и штока. На штоке с внешней стороны располагается подпружиненная насадка, с внутренней стороны — нажимная гайка.
Взрывозащита обеспечена соответствием оборудования требованиям ТР ТС012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Подбор исполнения
Как выбрать
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) — Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) — Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) — Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Ручки для автоматических выключателей, устанавливаемых во взрывозащищенные коробки, выбираются в зависимости от количества полюсов и типа выключателя. Длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемой коробке.
