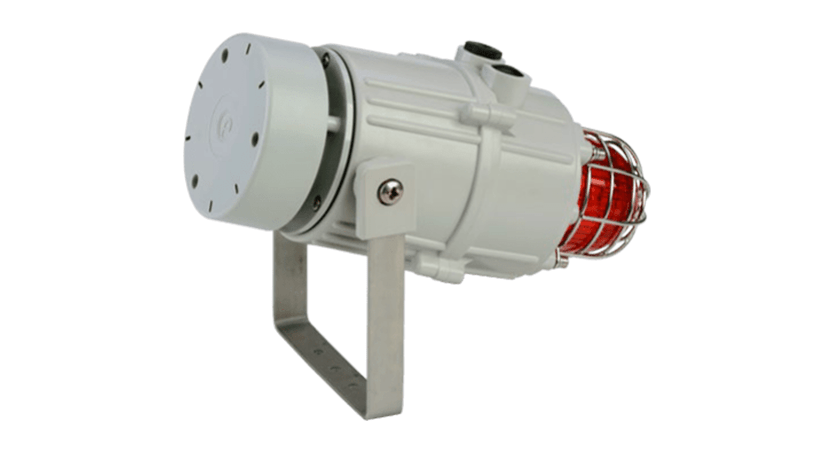

Радиальный звуковой сигнализатор и строб-маяк MC1X05R

Заполнить опросный лист
  • Звуковой сигнализатор

  • Максимальное звуковое давление:

    117 дБ (A) при 1 м [108 дБ (A) при 3 м]

  • Номинальное звуковое давление:

    110 дБ (A) при 1 м +/- 3 дБ - тон 2 [101 дБ (A) при 3 м]

  • Количество тонов:

    45 (соответствует требованиям UKOOA / PFEER)

  • Количество ступеней:

    3

  • Контроль громкости:

    Максимум 112 дБ (А); минимум 100 дБ (A) - тон 2

  • Эффективная дальность:

    125 м при 1 кГц

  • Переключение ступеней:

    Отрицательное или положительное

  • Переключение ступеней обратной полярности на устройствах постоянного тока

  • Ксеноновый маяк

  • Энергия импульса:

    5 Джоулей (5 Вт)

  • Частота вспышки:

    1 Гц (60 кадров в минуту)

  • Пиковая интенсивность, кд:

    500 000 кд - рассчитано по энергии (Дж)

  • Эффективная интенсивность, кд:

    250 кд - рассчитано по энергии (Дж)

  • Пиковая интенсивность, кд:

    39 463 кд * - измеренный исх. к IES

  • Эффективная интенсивность, кд:

    120 кд * - измеренный исх. к IES

  • Цвета линз:

    Янтарный, синий, прозрачный, зеленый, пурпурный, красный и желтый

  • Общие сведения:

  • Защита от внешних воздействий:

    IP66 / 67 Тип 4 / 4X / 13

  • Материал корпуса:

    Ударопрочный огнестойкий пластик UL94 V0 и 5VA FR ABS

  • Цвет корпуса:

    Серый (RAL7038)

  • Материал линз:

    Купол из боросиликатного стекла с призматической крышкой из поликарбоната

  • Защитная решетка:

    Защитная решетка из нержавеющей стали в стандартной комплектации

  • Кабельные вводы:

    Два резьбовых отверстия M20x1,5 или 1/2 "NPT

  • Клеммы:

    0,5 - 2,5 мм² (20–14 AWG)

  • Линия мониторинга:

    Блокирующий диод в комплекте

  • EOL может быть установлен на заводе

  • Рабочая температура:

    От -25 ° до + 55 ° C

  • Температура хранения:

    От -40 ° до + 70 ° C

  • Относительная влажность:

    90% при 20 ° C

  • Вес:

    Постоянный ток: 3,00 кг; переменный ток: 3,50 кг

  • * Измерения в канделах репрезентативны для работы с прозрачными линзами при оптимальном напряжении.

  • * Данные SPL +/- 3 дБ (A). Измерено при оптимальном напряжении.


MC1X05R сочетает в себе звуковой сигнализатор с высокой выходной мощностью 119 дБ (A) и ксеноновый строб-маяк мощностью 5 Джоулей. Обладая прочным огнестойким корпусом со степенью защиты IP66 и IP67, MC1X05R особенно подходит для суровых условий с высоким уровнем окружающего шума.

Радиальный сигнализатор на MC1X05R распределяет звуковые сигналы во всех направлениях, позволяя маяку ориентироваться в оптимальном положении. MC1X05R обеспечивает выбор из 45 сигналов тревоги и 3 дистанционно выбираемых ступени. Ксеноновый проблесковый маяк автоматически синхронизируется с другими устройствами MC1X05R, подключенными к тому же источнику питания. Звуковой сигнализатор и маяк могут работать по отдельности или одновременно.



Коды деталей



Код детали: Идентификатор: Описание:
Тип продукта: MC1X05 Комбинированный звуковой сигнализатор и ксеноновый маяк
Тип рупора: R Радиальный всенаправленный рупор
Напряжение: AC115
AC230
DC012
DC024
DC048		 115 В переменного тока 50/60 Гц
230 В переменного тока 50/60 Гц
12 В постоянного тока (10-14 В постоянного тока)
24 В постоянного тока (20-28 В постоянного тока)
48 В постоянного тока (42-54 В постоянного тока)
Резьбовые отверстия: [e] A
B
C		 M20x1,5 & 1/2”NPT
M20x1,5 & M20x1,5
1/2” NPT & 1/2 ”NPT
Материал заглушки: [м] N Нейлон
Кронштейн и защитная решетка: [s] 1
2		 Нержавеющая сталь 304 (А2)
Нержавеющая сталь 316 (А4)
Версия продукта: [v] A1 CE, EAC и РМРС
Цвет корпуса: [x] G, R Серый (RAL7038), красный (RAL3000)
Цвет линз: [у] A, B, C
G, M, R
Y		 Янтарный, синий, прозрачный
зеленый, пурпурный, красный
желтый



Сигнализатор



Версия: Напряжение: Ток мА:
24 В пост. тока 10-30 В пост. тока 200 мА *
48 В пост. тока 35-60 В пост. тока 120 мА *
115 В перем. тока 50/60 Гц +/- 10% 100 мА
230 В перем. тока 50/60 Гц +/- 10% 60 мА
* ток при номинальном напряжении на тоне 2



Маяк



Версия: Напряжение: Ток мА:
12 В пост. тока 10-14 В пост. тока 550 мА
24 В пост. тока 20-28 В пост. тока 300 мА
48 В пост. тока 42-54 В пост. тока 180 мА
115 В перем. тока 50/60 Гц +/- 10% 140 мА
230 В перем. тока 50/60 Гц +/- 10% 55 мА

MC1X05R Звуковой сигнализатор и ксеноновый строб-маяк морского исполнения

  • Автоматическая синхронизация в системах с несколькими сигнализаторами
  • Автоматическая синхронизированная вспышка или чередующийся режим триггера
  • Ксеноновая трубка механически защищена от вибрации
  • Постоянное напряжение
  • Удобный доступ к клеммным зажимам
  • Крепления из нержавеющей стали
  • Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом для позиционирования на 360 °
  • Клеммы для входного и транзитного кабеля
  • Тропическое исполнение доступно по запросу
  • Доступен с настраиваемыми конфигурациями тона и частотами
  • Степень защиты от внешних воздействий: IP66 / 67 Тип 4 / 4X / 13
  • 120 кд эффективной интенсивности света
  • 39 463 кд пиковой интенсивности света
  • Устойчивый к ультрафиолету поликарбонат, заменяемый в полевых условиях фильтр с цветными линзами



Сертификаты

  • Соответствие требованиям EAC
  • Сертификат Российского Морского Регистра Судоходства
