Параметры
Основные характеристики
- Максимальное звуковое давление:
- 117 дБ (A) при 1 м [108 дБ (A) при 3 м]
- Номинальное звуковое давление:
- 110 дБ (A) при 1 м +/- 3 дБ - тон 2 [101 дБ (A) при 3 м]
- Количество тонов:
- 32 (соответствует требованиям UKOOA / PFEER)
- Контроль громкости:
- Максимум 110 дБ (А); минимум 72 дБ (A) - Тон 2
- Эффективная дальность:
- 100 метров на частоте 1 кГц
- Напряжения постоянного тока:
- 115 В переменного тока; 230 В переменного тока
- Защита от внешних воздействий:
- Хромирование с порошковым покрытием - антикоррозийный
- Материал корпуса:
- Красный RAL3000
- Отделка корпуса:
- Серый RAL7038
- Цвет корпуса:
- Красный RAL3000 / Серый RAL7038 / Другой цвет - предоставляется по запросу
- Материал рупора:
- Ударопрочный огнестойкий пластик UL94 V0 и 5VA FR ABS
- Кабельные вводы:
- Два резьбовых отверстия M20 ISO (одна заглушка в комплекте)
- Клеммы:
- 0,5-2,5 мм² (20-14 AWG)
- Объем корпуса:
- <2 литра
- Относительная влажность:
- 95% - дополнительная тропизация рекомендуется для применений, где существуют как высокая относительная влажность, так и высокая температура окружающей среды
- Вес:
- 3,20 кг
- Данные
- * Данные SPL +/- 3 дБ (A). Измеряется при оптимальном напряжении.

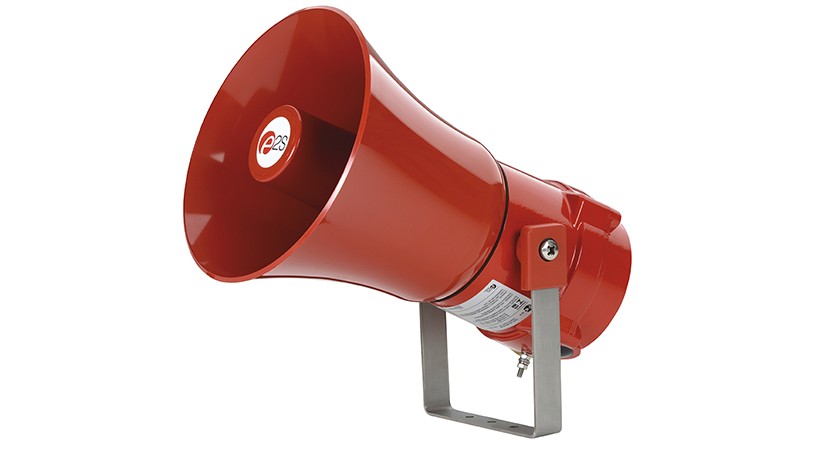

Взрывозащищенный оповещатель BExTS110, инициируемые телефоном, подходят для применения в зонах 1, 2, 21 и 22. Одобрены стандартами ТС ТР IECEx, ATEX, Ex EAC и INMETRO.
Сигнализаторы предназначены для применения в телефонных сетях промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов. Телефонный сигнализатор производит громкий слышимый сигнал при поступлении сигнала вызова на телефонный аппарат.
Взрывозащищенные телефонные оповещатели серии BExTS110, инициируемые телефоном, подходят для применения в зонах 1, 2, 21 и 22. Одобрены стандартами ТС ТР IECEx, ATEX, Ex EAC и INMETRO.
Сигнализаторы предназначены для применения в телефонных сетях промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов. Телефонный сигнализатор производит громкий слышимый сигнал при поступлении сигнала вызова на телефонный аппарат.
При поступлении сигнала звонка с телефонной линии после взятия трубки телефона, устройство отключается от телефонной сети питания до тех пор, пока трубка не будет положена. Звук может быть непрерывным или прерывистым, как телефонный звонок (опция).
Сигнализаторы могут устанавливаться во взрывоопасных зонах и имеют 32 варианта аварийных сигналов, выбор которых производится с помощью внутреннего переключателя.
Серия BEx оснащена корпусами, изготовленными из коррозионно-стойкого алюминия марки LM6, не содержащего меди, с хромированием и порошковым покрытием.
Потребление тока
| Версия: |
Напряжение: |
Ток: |
| 115 В перем. тока 50/60 Гц |
+/- 10% |
110 мА |
| 230 В перем. тока 50/60 Гц |
+/- 10% |
56 мА |
Коды деталей
| Версия: |
Код детали: |
Описание: |
| Тип продукта: |
BExTS110 |
Взрывобезопасный телефонный сигнализатор |
| Тип: |
DF |
Ex d, рупор сигнальный |
| Напряжение: |
AC115
AC230 |
115 В переменного тока
240 В переменного тока |
| Тип кабельного ввода: [e] |
A
B
C
D
E
F
G |
2 x M20 x 1.5 мм
2 x 1/2″ NPT — адаптеры
2 x 3/4″ NPT — адаптеры
2 x M25 x 1.5 мм — адаптеры
1 x 1/2″ NPT — адаптер
1 x 3/4″ NPT — адаптер
1 x M25 x 1,5 мм — адаптер |
| Материал адаптера / заглушки: [м] |
B
N
S |
Латунь
Никелированная латунь
Нержавеющая сталь |
| Кронштейн / защитная решетка и теговый номер: [s] |
1
2
3
4 |
A2 Нержавеющая сталь 304
A4 Нержавеющая сталь 316
A2 нержавеющая сталь 304 с теговым номером
A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] |
A1 |
По умолчанию — IECEx, ATEX, Ex EAC и INMETRO |
| Цвет корпуса: [x] |
R
G
S |
Красный RAL3000
Серый RAL7038
Другой — по запросу |
| Вспомогательное оборудование: |
SP65-0001-A2
SP65-0001-A4
SP65-0003-A2
SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304)
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316)
Солнцезащитный козырек — нерж. сталь A2 (304)
Солнцезащитный козырек — нерж. сталь A4 (316) |
Маркировка взрывозащиты
- 1Ex d IIC T4 Gb X (от -50°C до +55°C)
- 1Ex d IIВ T4 Gb X (от -50°C до +70°C)
- Ex tb IIIС T100°C Db X (от -50°C до +55°C)
- Ex tb IIIС T115°C Db X (от -50°C до +70°C)
- II 2G Ex db IIB T4 Ta от -50 ° до + 70 ° C
- II 2G Ex db IIC T4 Ta от -50 ° до + 55 ° C
- II 2D Ex tb IIIC T100 ° C Db Ta от -50 ° C до + 55 ° C
- II 2D Ex tb IIIC T115 ° C Db Ta от -50 ° C до + 70 ° C
