Главная — Каталог — Звуковые, световые и комбинированные сигнализаторы — Промышленные сигнализаторы — Световые и звуковые сигнализаторы Sonora — Комбинированный оптический светодиодный сигнализатор STB2

Световые и звуковые сигнализаторы Sonora

Комбинированный оптический светодиодный сигнализатор STB2

Спецификация

Степень защиты: IP66
Материал корпуса: Ударопрочный пластик

Стоимость По запросу

Уточните требуемое исполнение и параметры — специалист подготовит предложение под задачу.

Параметры

Основные характеристики

Общие сведения:
Характеристика: Корпус и кабельный канал
Характеристика: 2 x M20 клиренс
Характеристика: Предварительно подключен с оконечной платой
Клеммы:: Кабели от 0,5 до 4,0 мм²
Защита от внешних воздействий:: IP66
Материал корпуса:: Ударопрочный пластик UL94V0 & 5VA FR ABS
Цвет корпуса:: RAL3000 Красный, RAL7038 Серый и Белый
Материал линз:: Поликарбонат
Крепеж:: Нержавеющая сталь
Рабочая температура:: От -40 ° до + 70 ° C
Температура хранения:: От -40 ° до + 70 ° C
Относительная влажность:: 95% при 20 ° C
STB2 Вес:: 0,65 кг
Ксеноновый маяк:
Тип:: L101X Ксеноновый проблесковый маяк
Энергия импульса:: 5 Джоулей (5 Вт)
Частота вспышки:: 1 Гц (60 кадров в минуту)
Пиковая интенсивность, кд:: 500 000 кд - рассчитано по энергии (Дж)
Эффективная интенсивность, кд:: 250 кд - рассчитано по энергии (Дж)
Пиковая интенсивность, кд:: 86 935 кд * - измерено исх. в IES
Эффективная интенсивность, кд:: 200 кд * - измерено исх. в IES
Цвета линз:: Янтарный, синий, прозрачный, зеленый, пурпурный, красный, желтый
Долговечность лампы:: Эмиссия понижается до 70% после 8 миллионов вспышек
Светодиодный маяк:
Тип:: L101H многофункциональный светодиодный маяк
Источник света:: Светодиодная матрица высокой интенсивности.
Характеристика: 18 белых светодиодов Cree © SMT
Режимы работы:: Режим Высокой устойчивой мощности
Характеристика: Режим вспышки - 425 мс ВКЛ, 75 мс ВЫКЛ
Характеристика: Режим вспышки - 1,0 Гц (60 кадров в минуту) - 200 мс ВКЛ, 800 мс ВЫКЛ
Характеристика: Режим вспышки - 1,33 Гц (80 кадров в минуту) - 150 мс ВКЛ, 600 мс ВЫКЛ
Характеристика: Двойная вспышка
Характеристика: Тройная вспышка
Характеристика: Режим вспышки - 2,0 Гц (120 кадров в минуту) - 125 мс ВКЛ, 375 мс ВЫКЛ
Характеристика: Временная вспышка
Режим Высокой устойчивой мощности, кд:: 180 кд - измерено исх. в IES
Режим мигания - 1,0 Гц, кд:: 113 кд - измерено исх. в IES
Ресурс работы светодиодов:: 60 000 часов
Клеммы:: От 0,5 до 2,5 мм² (20-14 AWG)
Цвета линз:: Янтарный, синий, прозрачный, зеленый, пурпурный, красный, желтый

О продукции

Описание

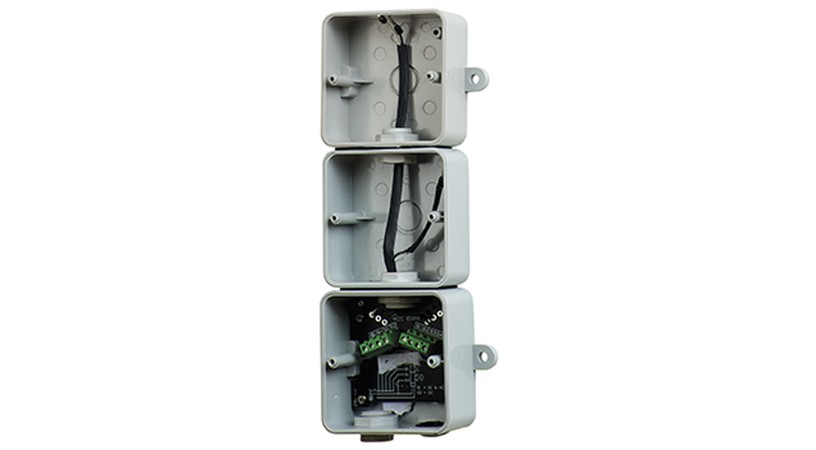

Комбинированный оптический сигнализатор STB2 — это настраиваемый визуальный оптический сигнализатор с ксеноновым и светодиодным маяками типа AlertAlight L101. Комплектация маяка может содержать либо ксеноновый, либо светодиодный источник света высокой мощности. Состав STB2 включает предварительно смонтированную распределительную коробку и кабельный жгут, позволяющий конечному пользователю определять тип и положение маяка во время установки.

STB2 — это настраиваемый визуальный оптический сигнализатор с ксеноновым и светодиодным маяками типа AlertAlight L101. Комплектация маяка может содержать либо ксеноновый, либо светодиодный источник света высокой мощности. Состав STB2 включает предварительно смонтированную распределительную коробку и кабельный жгут, позволяющий конечному пользователю определять тип и положение маяка во время установки.

Модульная конструкция сигнализаторов позволяет собирать необходимые комбинации по количеству и цвету модулей. Широкая цветовая гамма световых сигнализаторов позволяют решать различные задачи в системах аварийной сигнализации общественных, промышленных и строительных объектов.

Потребление тока

L101X Ксеноновый строб-маяк
Спектр:	Напряжение:	Версия:	Ток:
10-14 В пост. тока		DC012	500 мА
20-28 В пост. тока		DC024	250 мА
115 В перем. тока	+/- 10%	AC115	70 мА
230 В перем. тока	+/- 10%	AC230	35 мА

Потребление тока

L101H Светодиодный маяк
Спектр:	Версия:	Устойчивый режим:	Вспышка 1 Гц:	Вспышка 1,5 Гц:	Вспышка 2 Гц:	Макс. ток:
10-14 В пост. тока	DC012	167,5 мА	79,5 мА	84 мА	87 мА	168 мА при 14 В пост. тока
16-33В пост. тока	DC024	178,5 мА	86,5 мА	91 мА	96 мА	183 мА при 24 В пост. тока
48-260 В постоянного тока	DC048	115 мА	51 мА	58 мА	62,5 мА	115 мА при 48 В пост. тока
48-260 В перем. тока	AC230	85,5 мА при 115 В перем. тока	34 мА при 115 В перем. тока	37,5 мА при 115 В перем. тока	40 мА при 115 В перем. тока	166 мА при 48 В перем. тока
48-260 В перем. тока	AC230	53 мА при 230 В перем. тока	18,5 мА при 230 В перем. тока	19,5 мА при 230 В перем. тока	23,5 мА при 230 В перем. тока	51 мА при 260 В перем. тока

Коды деталей

Сборка стека:
Код детали:	Идентификатор:	Описание:
Тип продукта:	STB2	Сборка из 2-х оптических сигнализаторов
Напряжение:	AC DC	Компоненты маяка переменного тока Компоненты маяка постоянного тока
Кабельные вводы: [e]	А	2 × 20 мм клиренс
Заглушка материал: [м]	А	ABS
Параметры:	0	Стандартная конфигурация
Версия: [v]	A1	UL, cULs
Приложение: [x]	G R W	Серый RAL7038 Красный RAL3000 Белый
Компоненты маяка:
Код детали:	Идентификатор:	Описание:
Тип продукта:	ST-L101X	L101X Ксеноновый маяк 5 Дж
Напряжение:	AC230 AC115 DC048 DC024 DC012	230 В переменного тока +/- 10% 50/60 Гц 115 В переменного тока +/- 10% 50/60 Гц 48 В постоянного тока — 42-54 В постоянного тока 24 В постоянного тока — 20-28 В постоянного тока 12 В постоянного тока — 10-14 В постоянного тока
Цвет линз: [y]	A, B, C, G, M, R, Y	Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый
Код детали:	Идентификатор:	Описание:
Тип продукта:	ST-L101H	Светодиодный маяк L101H
Напряжение:	AC230 DC048 DC024 DC012	48-260 В переменного тока 50/60 Гц 48-260 В постоянного тока 16-33 В постоянного тока 10-14 В постоянного тока
Версия: [v]	A1	UL, cULs
Цвет линз: [y]	A, B, C, G, M, R, Y	Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый
Пример: для сборки из двух маяков с одним ксеноновым маяком красного цвета и одним светодиодным маяком зеленого цвета для источника питания 24 В постоянного тока в красном корпусе закажите следующие коды деталей:
STB2DCAA0A1R
ST-L101XDC024A1R
ST-L101HDC024A1G

Подбор исполнения

Как выбрать

STB2 Комбинированный оптический ксеноновый и светодиодный маяк

Несколько конфигураций ксеноновых и светодиодных маяков
Внутренний кабельный жгут и оконечная плата упрощают установку
Общий отрицательный / нейтральный источник питания минимизирует количество кабелей
Доступен в красном, белом или сером корпусе
Светодиод высокой мощности может быть настроен на постоянное или мигающее состояние
Степень защиты от внешних воздействий IP66
Тропическое исполнение доступно по запросу
Можно комбинировать со звуковым сигнализатором серии Sonora SONF1 — см. Продукты STA2 / 3/4

Сертификаты

Соответствие требованиям EAC
Утверждено UL & CULS: Общее использование сигнализации

Документы продукции (доступны для скачивания)
