Параметры
Основные характеристики
- Источник света:
- Массив из 6 светодиодов высокой интенсивности.
- Цвета светодиодов:
- Красный, янтарный, синий, зеленый и прозрачный
- Режимы вспышки:
- Двойная вспышка с частотой 2 Гц и 1 Гц
- Эффективная интенсивность, кд:
- 23 кд * - измеренный исх. к IES
- Напряжение:
- 16-28 В постоянного тока через барьер Зенера или гальванический изолятор
- Ток:
- 25 мА при питании от источника 24 В 16-28 В от барьера Зенера
- Защита от внешних воздействий:
- IP65
- Уровень сигнала:
- Непрерывный
- Материал корпуса:
- Пластик UL94V0 & 5VA FR ABS и ПК
- Цвет корпуса:
- RAL3000 Красный
- Крепеж:
- Нержавеющая сталь
- Кабельные вводы:
- 2 заглушки под сальник M20
- Характеристика
- Пользовательские конфигурации также доступны.
- Клеммы:
- От 0,5 до 2,5 мм²
- Рабочая температура:
- От -40 ° до + 60 ° C
- Температура хранения:
- От -40 ° до + 70 ° C
- Относительная влажность:
- 90% при 20 ° C

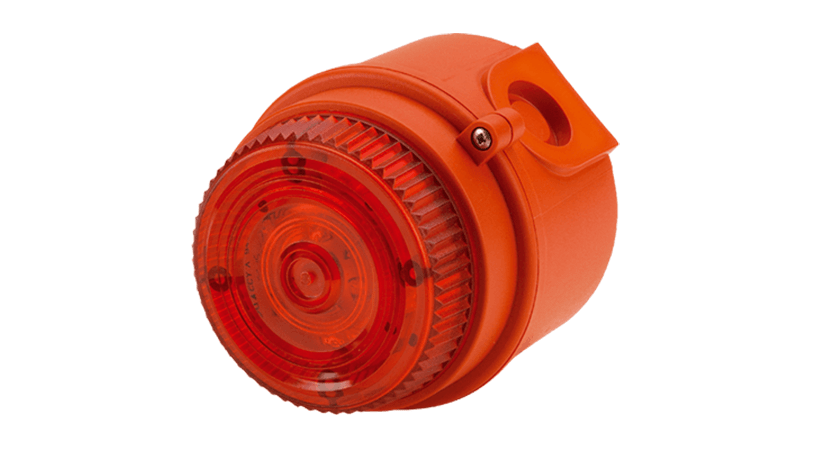

Светодиодный маяк IS-mB1 (minialite) представляют собой взрывозащищенный световые сигнализаторы (маяки), соответствующие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Светодиодный маяк IS-mB1 (minialite) представляют собой взрывозащищенный световые сигнализаторы (маяки), соответствующие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
IS-mB1 — это компактный маяк с массивом из шести мощных светодиодов. Устройство сертифицировано по стандартам ТС ТР, ATEX, IECEx для применения в зоне 0 и имеет одобрение FM для приложений класса I, раздел 1 и класса I, зона 0.
Сигнализаторы предназначены для подачи световых предупредительных сигналов во взрывоопасных зонах с возможностью установки в зоне 0, 1 и 2. Источником света в маяках служит матрица из 6 ярких светодиодов. Конструкция линзы оптимизирована для увеличения эффективности работы светодиодов.
Сигнализаторы имеют два глухих отверстия и могут быть укомплектованы сертифицированными заглушками и кабельными вводами в зависимости от типа подводимого кабеля.
Коды деталей
| IS-mB1-R / [x] |
[x]: Цвет линз:
A: янтарный
R: красный
B: синий
G: зеленый
C: прозрачный (белый светодиод) |
Может питаться от любого сертифицированного барьера Зенера или гальванического изолятора, выходные параметры которого не превышают:
U: 28 В постоянного тока, I: 660 мА, P: 1,2 Вт |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 0Ex ia IIC T4 Ga X (от -40°C до +60°C)
- Сертификат ATEX / IECEx / FM:
- II 1G Ex ia IIC T4 Ga (-40ºC <=Ta<= +60°C)
- IS Class I, Zone 0, AEx ia IIC T4
- IS Class l, Division 1, Groups A, B, C, D
