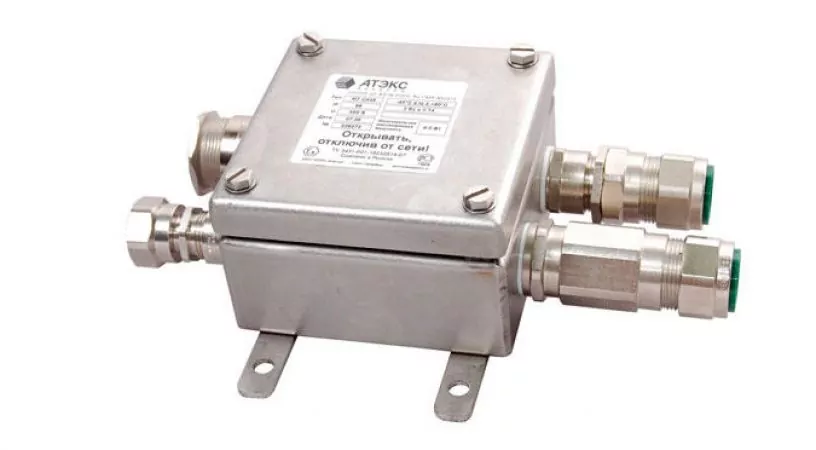

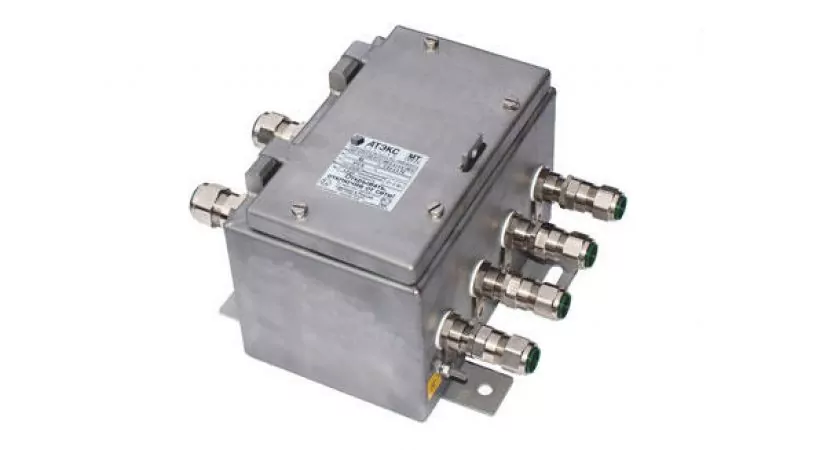

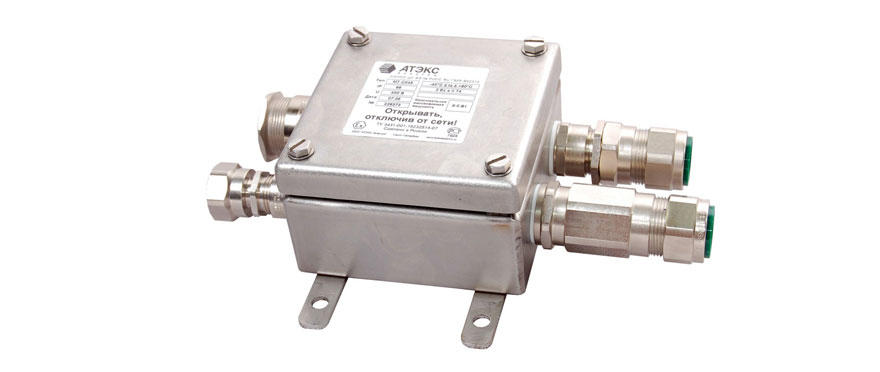

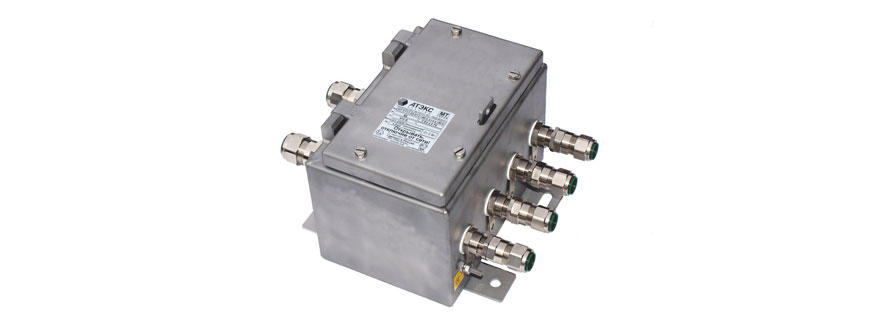

Аналогичны по конструкции серии МТ. Отличием является то, что в коробках серии МВ устанавливается искробезопасное оборудование. Эти изделия являются современным решением для разводки и соединения кабелей в искробезопасных системах сигнализации и связи. Изделия разрешены к использованию во взрывоопасных зонах 1 и 2, 21 и 22, а также в зоне 0 при коммутации в искробезопасных электрических сетях.
Область применения взрывозащищенных клеммных коробок серии МВ
Основное назначение – применение их в качестве клеммных коробок во взрывоопасных зонах промышленных предприятий для распределения искробезопасных цепей.
Устройство взрывозащищенных коробок серии МВ

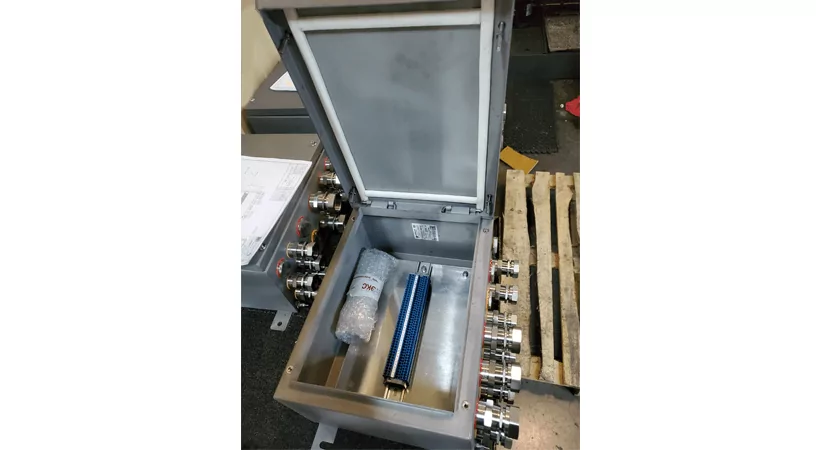

Конструкция УУМ серии МB представляет собой взрывобезопасную оболочку, внутри которой устанавливаются клеммы и другие Ех-компоненты, а также распределительные шины. На боковых периметрах корпуса устанавливаются кабельные вводы, заглушки, модули подключения или другие внешние встраиваемые компоненты.
Технические характеристики взрывозащищенных коробок серии МВ
| Технические условия |
ТУ 3431-007-15232514-2016 |
| Сертификат соответствия |
ТР ТС 012/2011 |
| Маркировки взрывозащиты и защиты от пыли** |
0Ех ia IIС T6…T4 Ga*; 1Ех e ia IIС T6…T4 Gb*;
1Ех ib IIС T6…T4 Gb*; 2Ех e ib IIС T6…T4 Gb*;
1Ех e [ia Ga] IIС T6…T4 Gb*; 2Ех e [ib] IIС T6…T4 Gb*;
Ex ta IIIC T80 °C…130 °C Da |
| Класс взрывоопасной зоны |
Зона 0 или 1 и 2 |
| Защита от внешних воздействий |
IP66 / IP67 |
| Температура эксплуатации |
-60 °C ≤ Ta ≤ +130 °C |
| Климатическое исполнение |
У1, У3, УХЛ1, ХЛ1 |
| Максимальное напряжение |
Определяется параметрами искробезопасной цепи |
| Максимальный ток |
Определяется параметрами искробезопасной цепи |
| ** Может стоять знак Х, указывающий на особые условия безопасной эксплуатации. |
