Параметры
Основные характеристики

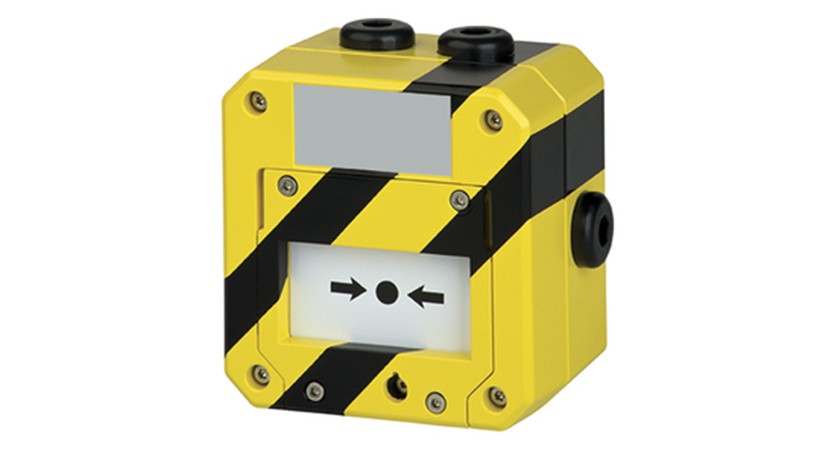

- WP6-BG
- Герметичный ручной оповещатель, со стеклом
- Напряжение:
- 250 В переменного тока (максимальный ток 5 А)
- Защита от внешних воздействий:
- IP66/67
- Материал корпуса:
- Морской класс
- Внешний вид корпуса:
- Хромированное и порошковое покрытие: защита от коррозии.
- Цвет корпуса:
- RAL3000 Красный (другие цвета доступны по запросу)
- Кабельные вводы:
- 2 x M20 с зазором сверху
- Характеристика
- 1 x M20 с зазором сбоку.
- Характеристика
- Заднюю коробку можно повернуть, чтобы получить 2 входа снизу и 1 вход сбоку.
- Характеристика
- Доступны переходники на 1/2" NPT, 3/4" NPT или M25
- Заглушки:
- 2 шт. нейлоновые заглушки в стандартной комплектации
- Характеристика
- Заглушки из латуни, никелированной латуни и нержавеющей стали
- Клеммы:
- DIN-рейка 8 × 2,5 мм²
- Рабочая температура:
- От -40°C до +75 ° C
- Масса
- 0,8 кг
Ручной оповещатель со стеклом WP3-BG с атмосферостойким разбиваемым стеклом. Предназначены для самых суровых условий эксплуатации для управления системами пожарной и газовой сигнализации. Соответствуют SIL2 согласно IEC61508 (2010).
Ручные извещатели WP3-BG с атмосферостойким разбиваемым стеклом предназначены для самых суровых условий эксплуатации для управления системами пожарной и газовой сигнализации. Соответствуют SIL2 согласно IEC61508 (2010).
Корпус WP3-BG изготовлен из устойчивого к коррозии, морского класса, не содержащего меди алюминия LM6 (A413) с хромированным и порошковым покрытием. Элемент разбития стекла оснащен защитной мембраной и сконструирован таким образом, что при срабатывании не происходит выброса осколков стекла. Молоток поставляется в качестве дополнительного оборудования, если это требуется местными нормами и правилами.
Коды деталей
|
Код детали: |
Описание: |
| Тип переключателя |
S |
SPCO/SPDT |
| Клемы |
D |
DIN-рейка 8 × SAK2.5 |
| Подъемная заслонка |
|
Подъемная заслонка
Без заслонки |
| Резьбовые отверстия: [e] |
A
B
C
D
E
F
G |
3 x M20x1,5 мм
2 × 1/2″ NPT – переходники
2 x 3/4″ NPT – переходники
2 x M25x1,5 мм – переходники
1 x 1/2″ NPT – переходник
1 x 3/4″ NPT – переходник
1 x М25х1,5мм – переходник |
| Материал заглушки: [м] |
|
Нейлон
Латунь
Никелированная латунь
Нержавеющая сталь |
| Бирка оборудования |
1
2
3
4
5
6
7 |
Без ярлыка
Наклейка из нержавеющей стали
Наклейка St/St + бирка для оборудования
Наклейка из металлизированного полиэстера
Наклейка M. Poly. + метка для оборудования
Только бирка для оборудования
Специальное требование к этикетке |
| Цвет корпуса |
R
B
N
Y
V
S
K
M
Z |
Красный
Синий
Зеленый
Желтый
Красный/Белый
Желтый/Черный
Черный
Пурпурный
Красный/Черный |
| E.O.L. модуль * |
ExxxR
ED1
ExxxZ |
Значение резистора в Омах
Диод IN4007 = ED1
Диод Zener |
| Модуль серии * |
SxxxR
SD1
SxxxZ |
Значение резистора в Омах
Диод IN4007
Диод Zener
*необязательное условие |
Потребление тока
| Напряжение: |
Ном. рабочий ток: |
| 250 В переменный ток |
5 A |
| 48 В постоянный ток |
1 A |
| 24 В постоянный ток |
3 A |
